| Brand Name: | GEZHI |
| Número do modelo: | GZ-OLS100X |
Descrição do produto:

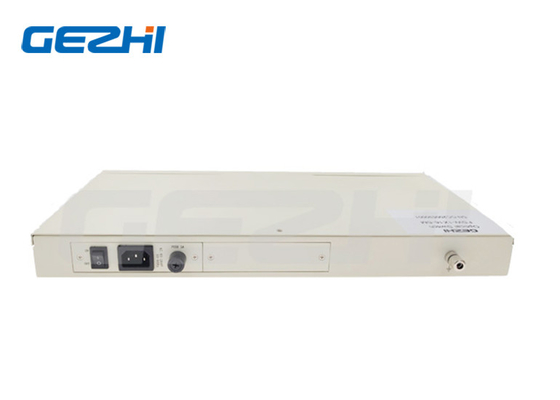

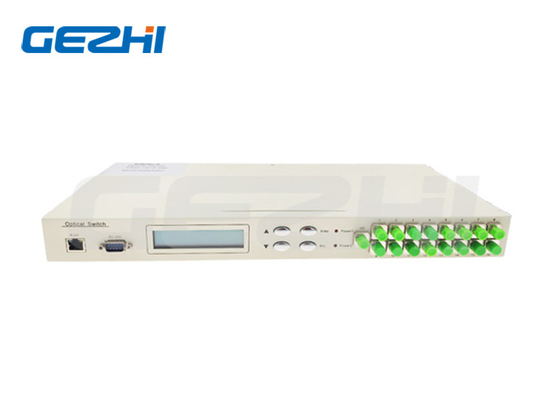

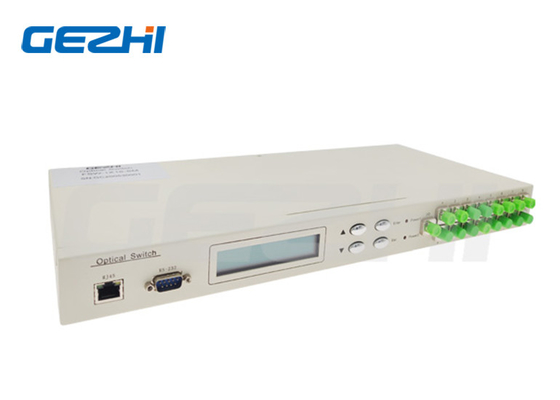

Selector de ligação óptica multimodo multimodo multicanal
Selector de ligação óptica multicanal
O selector de ligação óptica é usado principalmente no monitoramento óptico multicanal do sistema de transmissão óptica, LAN multi-fonte/detector auto-intercâmbio, sistema de monitoramento dinâmico multi-ponto de detecção óptica,Teste de cabos de fibra óptica, dispositivos ópticos, redes e projetos de campo no sistema de teste óptico, depuração e instalação de dispositivos ópticos,Monitorização da segurança dos dados da rede de ligações múltiplas na segurança dos dadosetc.
Características
◆ Baixa perda de inserção, comutação rápida
◆ Reforço a quente da fonte de alimentação dupla, suporte à ligação a quente.
◆ Painel de exibição LED.
◆ Sinais de transmissão transparentes, com elevada estabilidade e fiabilidade.
◆ O canal e o intervalo de tempo de varredura automática podem ser configurados.
◆ Suporte para WEB,SNMP,TELNET,SSH, FTP download de log,etc..- Não.
Parâmetros técnicos
| Parâmetros | Unidade | Indicadores | |
| Canal N o. | 16 a 2 ((D1×8) | 32 a 2 ((D1×16) | |
| Comprimento de onda de ensaio | nm | 1310 / 1550 | |
| Perda de inserção | dB | Tipo: 0,6 dB, máximo: 1,0 dB | |
| Repetitividade | dB | ≤ ± 0.02 | |
| Perda de retorno | dB | ≥ 45 | |
| Transmissão | dB | ≥ 70 | |
| WDL | dB | ≤ 025 | |
| PDL | dB | ≤ 01 | |
| Tempo de mudança | ms | £ 10 ms ((Tempo de mudança de sequência do canal adjacente) | |
| Tipo de fibra | SM ((9/125um) | ||
| Conector | LC / PC | ||
| Porto de monitorização | RJ45, RS-232 | ||
| Fornecimento de energia de trabalho ((tipo de conector) | V | AC:100 ¢ 240 ((50/60Hz) ou DC: 36 ¢ 72 | |
| Consumo de energia | W | < 10 | |
| Temperatura de funcionamento | °C | -5 55 | |
Módulo OBP ((Multi-Channel Optical Switch) Teoria de trabalho
Informações de encomenda
| Canal N o. | Tipo de fibra | Comprimento de onda operacional | Modo de alimentação | Conector | Tamanho do chassi |
|
D1×8: 16 para 2 D1×16: 32 a 2 X: Outros
|
SM:9/125 Modo único M6:62.5/125 multimodo X: Outros |
13/15: 1310/1550nm 850: 850nm X: Outros |
AC: 100~240V DC: 36~72V AC/DC:100~240V&36~72V AC/AC: duplo 100~240V DC/DC: duplo 36~72V X: Outros |
LP: LC/PC X: Outros |
1U:482.6 × 250 × 44 mm 2U:482.6×303×89mm X: Outros |
Perguntas frequentes
|
|
