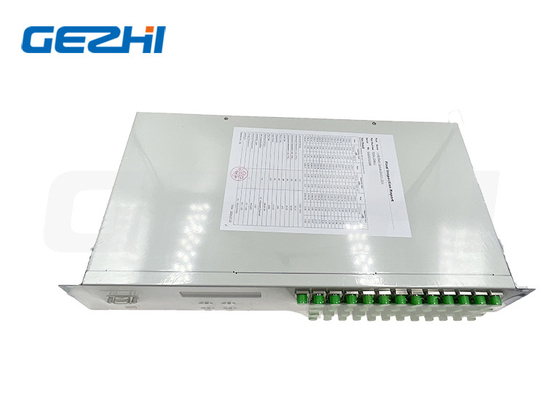

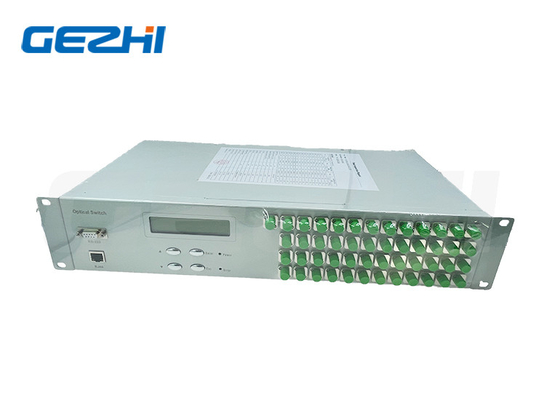

FSW 1x48 Fibra Óptica Switch 19 polegadas 2U Rackmount 1260 ~ 1650nm Modo Único
Descrição do produto
O interruptor óptico montado em rack 1x48 é um tipo de dispositivo de controlo de caminho óptico que tem a função de controlo e interruptor de caminho óptico. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
A GEZHI Photonics pode fornecer uma gama completa de 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 até 1x512 de fibra óptica.
Características
1.SerialNet, Alta Confiabilidade, Alta Estabilidade
2Painel de exibição LED, visualização, operação conveniente
3.RS232 Controle e Gestão Remota Ethernet RJ45
4.Canal e intervalo de tempo de varredura automática podem ser configurados
5.Sinais de transmissão transparentes. Alta estabilidade e fiabilidade
Aplicações
1.FITL
2.Sistema de manutenção
3. Medição automática
4.Rede óptica de monitorização remota Monitorização por cabo
Índice Técnico
| Parâmetro | Unidade | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Faixa de comprimento de onda | nm | 1260~1650 ou personalizado | |||||||
| Teste de comprimento de onda | nm | 1310/1550 ou personalizado | |||||||
| Perda de inserção (máximo) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Perda de retorno | dB | SM ≥ 50 | |||||||
| Transmissão | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 0.05 | |||||||
| WDL | dB | ≤ 0.25 | |||||||
| TDL | dB | ≤ 0.20 | |||||||
| Repetitividade | dB | ≤ 0.02 | |||||||
| Tempo de mudança | ms | ≤ 10 (canal adjacente) | |||||||
| Potência óptica | mW | ≤ 500 | |||||||
| Tipo de fibra | Um... | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||
| Portão de monitoramento | / | RJ45 & RS232 ou personalizado | |||||||
| Fornecimento de energia de trabalho (tipo de enchufe) | V | AC:220V (50/60Hz) ou DC:36V~72V | |||||||
| Temperatura de funcionamento | °C | -10 ~ +60 | |||||||
| Temperatura de armazenamento | °C | -40~+85 | |||||||
| Montador de rack Dimensões | mm | A personalização 1U L483XW230XH44.5 (até 16 canais) está disponível. | |||||||
|
A personalização 2U L483XW230XH89 (até 36 canais) está disponível. A personalização 2U L483XW350XH89 (até 64 canais) está disponível. |
|||||||||
| A personalização 3U L483XW350XH133.5 (até 128 canais) está disponível. | |||||||||
| A personalização 4U L483XW350XH178 (até 256 canais) está disponível. | |||||||||
Desenho do painel

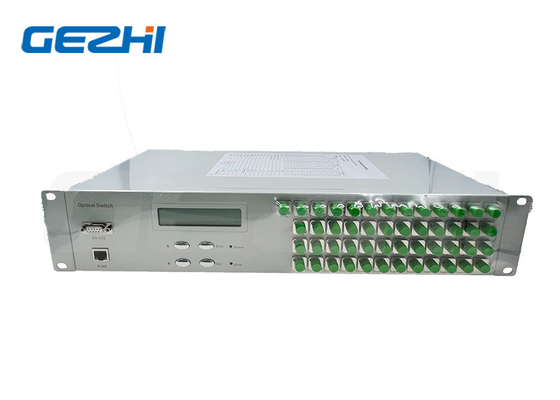

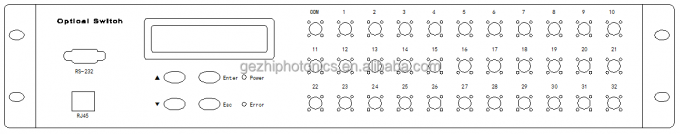

Painel frontal
1xN≤16 Comutador óptico 19 ∞1U
1xN≤36 Comutador óptico 19 ′2U

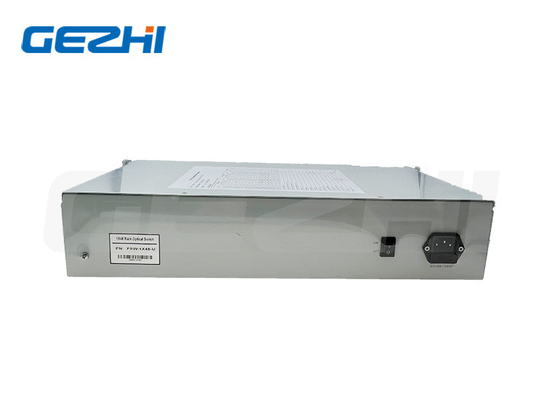

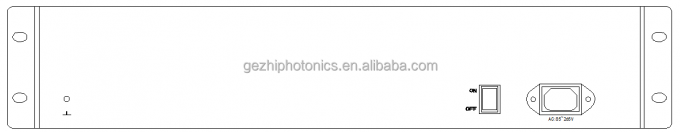

Painel traseiro
Informações de encomenda
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Comprimento de onda | Pacote | Tipo de fibra | Fornecimento de energia | Conector |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Especificidade |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=Especificar |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Especificar |
M5=50/125 M6 = 62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
AC=Single 85~265V +DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
|
|
