SerialNet, Alta Confiabilidade, Alta Estabilidade

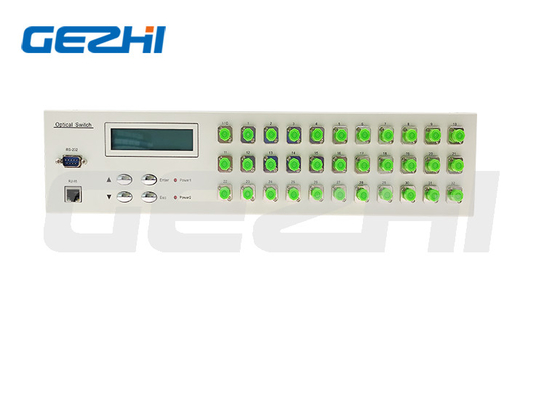

Painel de exibição LCD, exibição visual, funcionamento conveniente
Sinais de transmissão transparentes, elevada estabilidade e fiabilidade
O canal e o intervalo de tempo de varredura automática podem ser configurados
Controle RS232 e Gerenciamento remoto Ethernet RJ45
Aplicações
FITL
Medição automática
Monitoramento de cabo de monitorização remota de rede óptica
Sistema de manutenção
Especificações do produto
Parâmetro | Unidade | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
Faixa de comprimento de onda | nm | 850/1310 para MM ou 1260~1650 para SM ou personalizado | |||||||
Teste de comprimento de onda | nm | 850/1310, 1310/1550 ou personalizados | |||||||
Perda de inserção (máximo) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
Perda de retorno | dB | MM ≥ 30, SM ≥ 45 | |||||||
Transmissão | dB | MM ≥ 30, SM ≥ 45 | |||||||
PDL | dB | ≤ 0.10 | |||||||
WDL | dB | ≤ 0.30 | |||||||
TDL | dB | ≤ 0.30 | |||||||
Repetitividade | dB | ≤ 0.02 | |||||||
Tempo de mudança | ms | ≤ 8 (canal adjacente) | |||||||
Potência óptica | mW | ≤ 500 | |||||||
Tipo de fibra | Um... | 9/125 | |||||||
Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||
Portão de monitoramento | / | RJ45 & RS232 ou personalizado | |||||||

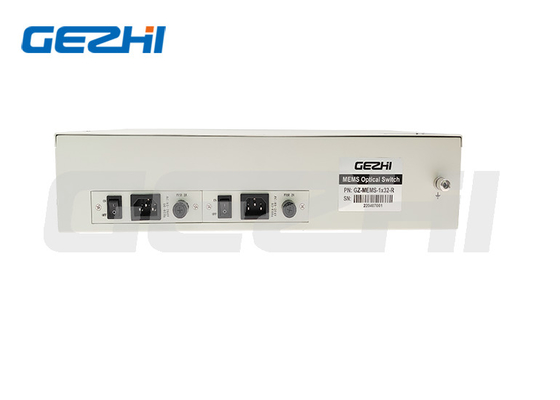

Fornecimento de energia de trabalho (tipo de enchufe) | V | AC:220V (50/60Hz) ou DC:36V~72V | |||||||
Temperatura de funcionamento | °C | -10 ~ +60 | |||||||
Temperatura de armazenamento | °C | -40~+85 | |||||||

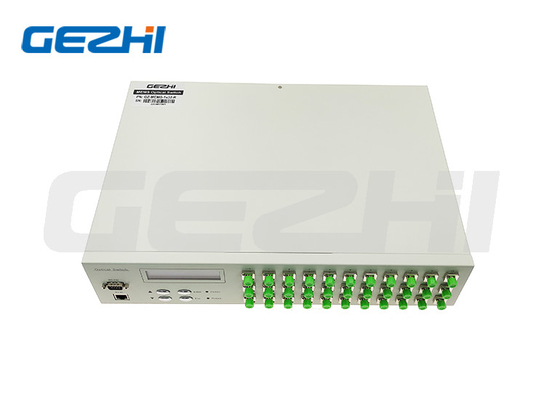

Montador de rack Dimensões | mm | 1U L483XW230XH44.5 (até 32 canais) personalização está disponível. | |||||||
A personalização 2U L483XW230XH89 (até 128 canais) está disponível. | |||||||||
A personalização 3U L483XW230XH133.5 (até 256 canais) está disponível. |
