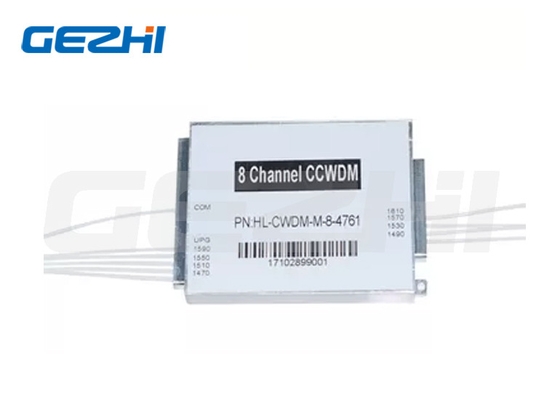

Módulo Mini CWDM Mux Demux Pequeno de 8 Canais com Perda de Inserção Ultra-Baixa e Design Compacto

Name: Módulo Mini CWDM Mux Demux Pequeno de 8 Canais com Perda de Inserção Ultra-Baixa e Design Compacto
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-CCWDM
Price: 58.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	GZ-CCWDM
MOQ:	1pc
preço:	US$48-US$68
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

1260 nm-1610 nm

Nome do produto:

Módulo de CCWDM

Espaçamento entre canais:

20 nm

Perda de retorno:

> DB 45

Temperatura operacional:

-5°C a +75°C

Perda de inserção:

< 1,8 DB

Número do canal:

8 canal

Customerizado:

Sim

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

filtro cwdm, mux demux óptico

Descrição do produto

8 canais Mini Small CWDM Mux Demux Module

Multiplexador compacto de divisão de comprimento de onda grosso (CCWDM) com pequeno fator de forma, perda ultra baixa e isolamento de alto canal para redes de fibra óptica confiáveis.

Visão geral do produto

O Gezhi Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) baseia-se na tecnologia de filtro de filme fino e micro-óptica.e isolamento de canais elevados com embalagens sem chumbo para alta fiabilidade.

Aplicações

Sistemas CWDM
Redes PON
Ligações CATV
Redes WDM

Características fundamentais

Perda de inserção ultra-baixa
Alto desempenho de isolamento
Perda baixa dependente da polarização (PDL)
Design compacto
Excelente uniformidade de canal para canal
Opções de montagem: racks 191μ ou caixa ABS
Largo comprimento de onda operacional: 1260 nm a 1620 nm
Temperatura de funcionamento: -40°C a 85°C
Alta confiabilidade e estabilidade

Especificações técnicas

Descrição	Unidade	Min.	Tipico	Max.
Perda de canal opcional	dB		1.0	1.5
Largura da banda de transmissão	nm	13	15
Planosidade	dB		0.3	0.5
Isolamento do canal adjacente	dB	30	35
Isolamento de canais não adjacentes	dB	35	40
Directividade	dB	50
PDL	dB			0.2
PMD	ps			0.2
Potência máxima	mW	300
Perda de inserção do canal de passagem (P)	dB		1.0	1.5
Perda de inserção do canal de passagem (A)	dB	1.5	2.5
Comprimento de onda do canal	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Seleção personalizada disponível: quaisquer 4 canais entre 1260-1625nm)
Temperatura de funcionamento	°C	-10 a +70
Temperatura de armazenamento	°C	-40 a +85
Dimensões do pacote	mm	44 (L) * 28 (W) * 6 (H)

Nota: As especificações são fornecidas sem conectores.

Informações de encomenda

Configuração	Canais	1o Canal	Tipo de fibra	Comprimento da fibra	Tipo de conector
M=Mux D=Demux O=OADM	02=2 canal 08=8 Canal 16=16 canal 18=18 canal N=N Canal	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS = Especial	1=Fibra nua 2=900μm Tubos soltos 3 = 2 mm Cable 4=3mm Cable	1=1m 2=2m S=Especificar	0=Nenhum 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
