Acoplador de Filtro de Manutenção de Polarização 1x2 2x2 com Comprimento de Onda de 780nm/850nm/980nm/1030nm/1064nm, Alta Razão de Extinção e Baixa Perda de Inserção

Name: Acoplador de Filtro de Manutenção de Polarização 1x2 2x2 com Comprimento de Onda de 780nm/850nm/980nm/1030nm/1064nm, Alta Razão de Extinção e Baixa Perda de Inserção
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: acoplador do filtro de 1x2,2x2 PM
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	acoplador do filtro de 1x2,2x2 PM
MOQ:	1pc
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

780nm/850nm/980nm/1030nm/1064nm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

acoplador de manutenção do filtro da polarização 2x2

acoplador de manutenção do filtro da polarização 1x2

Acoplador do filtro de FTTH PM

Descrição do produto

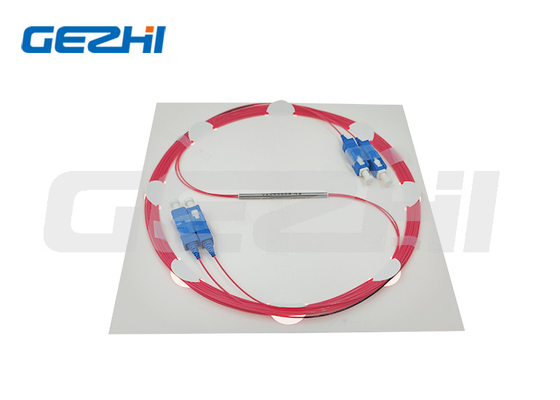

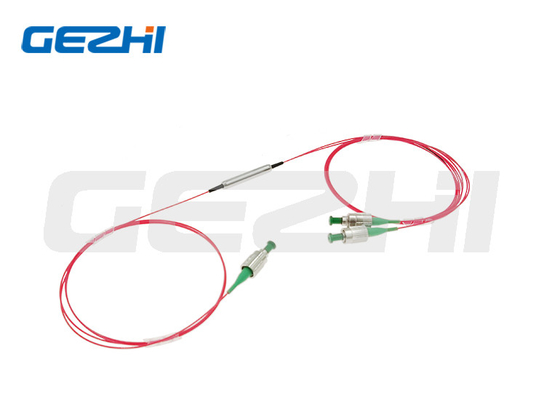

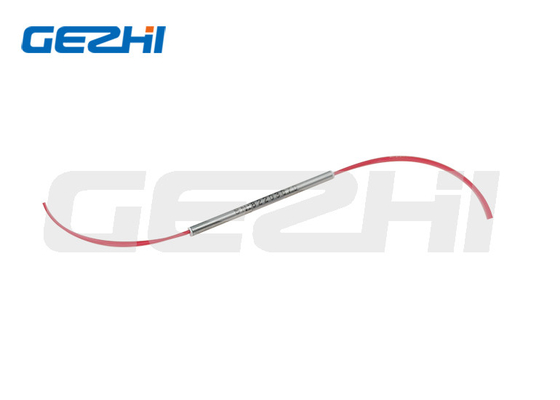

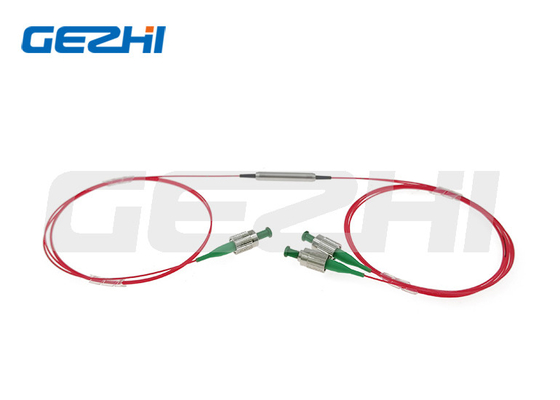

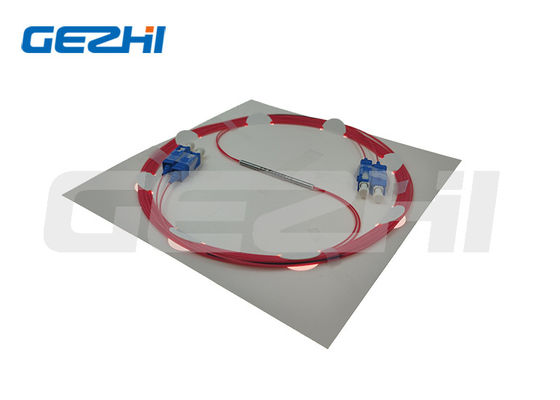

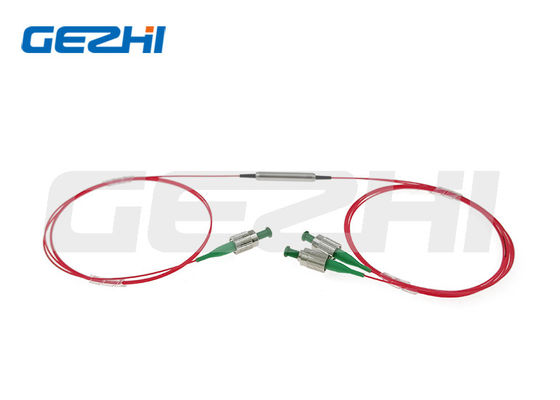

Acoplador de Filtro de Manutenção de Polarização 1x2 2x2

Comprimentos de Onda: 780nm, 850nm, 980nm, 1030nm, 1064nm

Visão Geral do Produto

A Gezhi Photonics oferece a conectorização de divisores de filtro com todos os conectores padrão (FC, SC, ST, LC) e acabamentos (Super PC, Ultra PC, PC Angulado [APC]). Como integrador de componentes, podemos construir componentes adicionais diretamente nas fibras do acoplador, incluindo filtros sintonizáveis, atenuadores variáveis ou colimadores. Essa abordagem economiza aos clientes o custo adicional e a perda de inserção de conectores e adaptadores intermediários, mantendo as Razões de Extinção de Polarização mais altas possíveis.

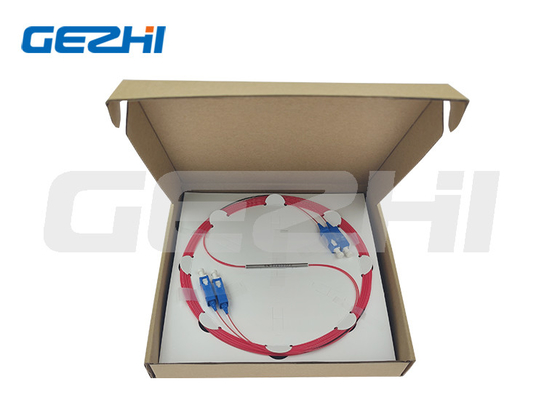

Embalagem do Produto

Aplicações

Amplificador EDFA e Raman
Instrumento Óptico de Fibra
Sensor de Fibra

Características

Alto Perda de Retorno

Alta Razão de Extinção

Baixa Perda de Inserção

Especificações do Produto

780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Especificar	Unidade	Valores
Tipo	/	1x2 ou 2x2
Comprimento de Onda Central	nm	780 \| 850 \| 980 \| 1030 \| 1064
Faixa de Comprimento de Onda Operacional	nm	±10 \| ±20 \| ±20 \| ±20 \| ±20
Razão de Acoplamento de Derivação	%	1±0.5%, 5±1.0%, 10±2.0%, e 50%
Perda de Inserção	dB	IL relacionado à Razão de Acoplamento
Perda Excessiva	dB	1x2: ≤0.8; 2x2: ≤1.2
Uniformidade (Apenas para 50/50)	dB	1x2: ≤0.5; 2x2: ≤0.8
Razão de Extinção	dB	1x2: ≥20; 2x2: ≥18
Perda de Retorno	dB	≥50
Manuseio Máximo de Potência (CW)	W	0.5, 1, 2 ou 5
Carga de Tração	N	≤5
Temperatura de Operação	℃	-5 a +75
Temperatura de Armazenamento	℃	-40 a +85

Nota:
1. Personalização está disponível. A chave de alinhamento do eixo lento padrão do conector. As especificações acima são para o dispositivo sem conector. Se com conector, a IL será 0.3dB maior, a perda de retorno será reduzida em 5dB e a Razão de Extinção será reduzida em 2dB. 2. Para aplicações de alta potência >10W, usaremos embalagem com dissipador de calor. 3. Se houver aplicação de pulso, certifique-se de nos informar a energia do pulso e a potência de pico.
Dimensões
Informações de Pedido
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX

Parâmetro

Opções

① Comprimento de Onda

780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Especificar	② Tipo de Configuração
12=1x2, 22=2x2	③ Razão de Acoplamento
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Especificar	④ Eixo de Trabalho
B=Ambos os eixos funcionando, F=Eixo Lento Funcionando, Eixo Rápido bloqueado	⑤ Tipo de Fibra
PM780; PM980; S=Especificar	⑥ Manuseio de Potência
0L=0.5W; 01=1W; 02=2W	⑦ Dimensões da Embalagem
S1=5.5x35mm; S=Especificar	⑧ Tipo de Pigtail
00=fibra nua; 09=tubo solto de 900um	⑨ Comprimento da Fibra
08=0.8m; 10=1m; S=Especificar	⑩ Tipo de Conector
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
