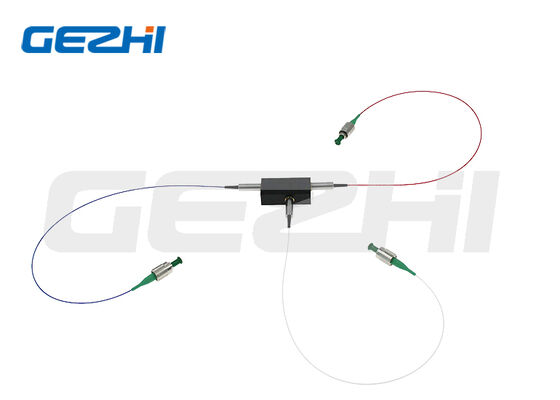

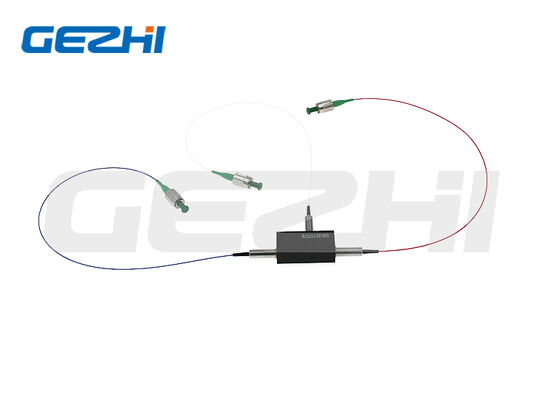

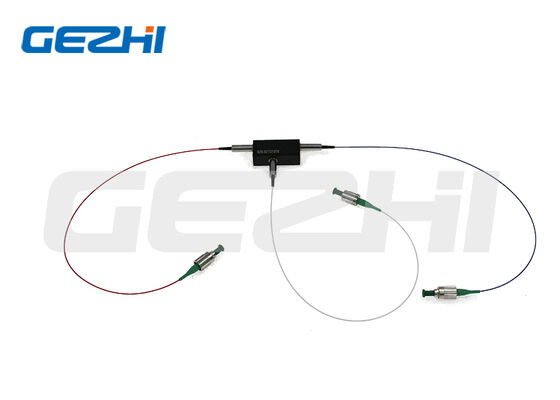

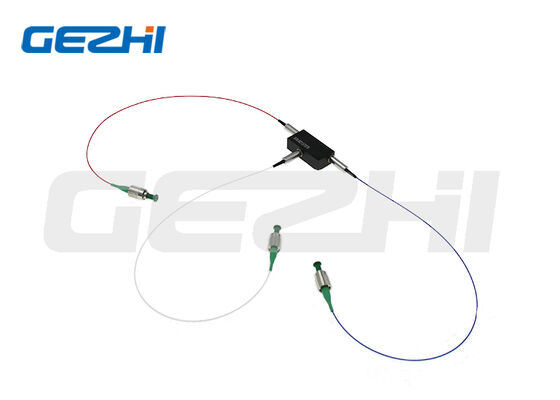

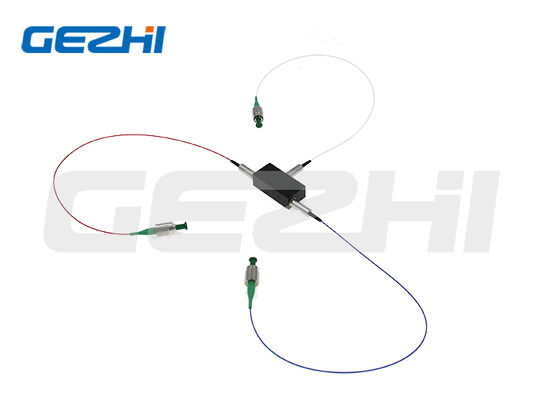

Polarização baseada em cristal TGG mantendo o circulador óptico com alta taxa de extinção, baixa perda de inserção e ampla cobertura de comprimento de onda

Name: Polarização baseada em cristal TGG mantendo o circulador óptico com alta taxa de extinção, baixa perda de inserção e ampla cobertura de comprimento de onda
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarização TGG de 3 portas mantendo circulador óptico
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Polarização TGG de 3 portas mantendo circulador óptico
MOQ:	1 unidade
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Comprimento de onda operacional:

532/635/680/780/808/850/930/980/1030/1053/1064/1150nm

Perda de inserção:

≤1,5dB (780-1150nm); ≤2,5dB (532/635/680nm)

Isolamento Mínimo:

≥20 / ≥22dB

Relação da extinção:

≥18dB (Tipo B); ≥20dB (Tipo F)

Potência máxima em CW:

0,5/5/10/20W

Tamanho do pacote:

70×28×26mm

Detalhes da embalagem:

Caixa de papel

Destacar:

Circulador óptico de manutenção de polarização com alta taxa de extinção

Circulador óptico baseado em cristal com baixa perda de inserção

Circulador de manutenção de polarização com ampla cobertura de comprimento de onda

Descrição do produto

Polarização Mantendo Circulador Óptico baseado em TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

Visão geral do produto

A polarização baseada em TGG da Gezhi Photonics que mantém o circulador óptico adota cristal magneto-óptico de granada de térbio e gálio de alto desempenho como componente principal. Abrange uma ampla faixa de comprimento de onda de 532 nm a 1150 nm, incluindo bandas comuns visíveis e infravermelhas próximas.

Este circulador PM apresenta perda de inserção ultrabaixa, isolamento superior, alta taxa de extinção e alta perda de retorno. Ele suporta manipulação de potência CW de 0,5 W a 20 W e dois modos de trabalho de eixo de polarização (apenas eixo duplo Tipo B e eixo lento Tipo F). Está disponível um pacote compacto padrão de 70×28×26mm, com fibra pigtail totalmente personalizável, comprimento de fibra, tipo de conector e potência de pico de pulso. Ideal para amplificadores de laser de fibra, instrumentos ópticos médicos e sistemas de teste óptico de precisão.

Principais recursos

Baixa perda de inserção: ≤1,5dB para bandas de 780–1150nm, ≤2,5dB para 532/635/680nm
Isolamento alto: isolamento mínimo ≥20dB, isolamento de pico até ≥26dB
Alta taxa de extinção: ≥18dB (Tipo B), ≥20dB (Tipo F)
Alta perda de retorno ≥45dB, crosstalk ultrabaixo
Ampla cobertura de comprimento de onda: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm
Várias opções de potência CW: 0,5 W, 5 W, 10 W, 20 W
Dois modos de alinhamento de polarização: B (ambos os eixos), F (somente eixo lento)
Várias opções de fibra PM: PM460, PM630, PM780, PM980, PM1060
Pigtail opcional: Fibra desencapada/tubo solto de 900μm; comprimento de fibra personalizável
Múltiplas opções de conectores: FC/UPC, FC/APC, SC/UPC, SC/APC
Ampla faixa de temperatura de trabalho: 0℃ ~ +60℃; temperatura de armazenamento: -10℃ ~ +75℃
Especificações de embalagem personalizada, comprimento de onda e potência de pulso suportadas

Aplicações Típicas

Amplificadores de fibra e sistemas de laser de fibra
Equipamento óptico médico e lasers médicos
Instrumentos ópticos de teste e medição
Circuitos ópticos de polarização de precisão
Configurações de interferometria e pesquisa de laboratório

Especificações Técnicas

Parâmetro	Unidade	Especificação
Comprimento de onda operacional	nm	532/635/680/780/808/850/930/980/1030/1053/1064/1150
Largura de banda do comprimento de onda	nm	±5 / ±10 (depende do comprimento de onda)
Perda de inserção	dB	≤1,5 (780–1150nm); ≤2,5 (532/635/680nm)
Isolamento Mínimo	dB	≥20 / ≥22
Isolamento de Pico	dB	≥25 / ≥26
Taxa de Extinção (Tipo B)	dB	≥18
Taxa de Extinção (Tipo F)	dB	≥20
Perda de retorno	dB	≥45
Conversa cruzada	dB	≥45
Manuseio máximo de potência CW	C	0,5/5/10/20
Carga de tração	N	≤5
Temperatura operacional	℃	0 ~ +60
Temperatura de armazenamento	℃	-10 ~ +75
Tamanho padrão do pacote	milímetros	70×28×26

Notas importantes

As especificações acima aplicam-se a dispositivos sem conectores. Se equipado com conectores, a perda de inserção aumentará 0,3dB, a perda de retorno diminuirá 5dB e a taxa de extinção cairá 2dB.

Para aplicações de operação de pulso, informe-nos antecipadamente sobre a energia do pulso e a potência de pico para corresponder ao produto adequado.

Dimensões

Informações sobre pedidos

Código do modelo: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Número de série	Item de parâmetro	Definição de código
①	Porta	3 = 3 portas
②	Comprimento de onda	532/635/680/780/808/850/930/980/1030/1053/1064/1150 S = comprimento de onda especificado personalizado
③	Alinhamento do eixo	B = Ambos os eixos funcionando F = Eixo lento em funcionamento, eixo rápido bloqueado N = tipo não PM
④	Manuseio de energia	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Potência especificada personalizada
⑤	Tipo de fibra	PM460/PM630/PM780/PM980/PM1060 S = Fibra especificada personalizada
⑥	Dimensão do pacote	T2 = Padrão 70×28×26mm S = Tamanho do pacote especificado personalizado
⑦	Tipo trança	00 = Fibra nua 09 = tubo solto de 900μm
⑧	Comprimento da fibra	08 = 0,8m 10 = 1m S = comprimento especificado personalizado
⑨	Tipo de conector	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Conector especificado personalizado/fibra nua sem conector
⑩	Potência de pico de pulso	00 = Onda Contínua (CW) 10 = potência de pico de 10kW 20 = potência de pico de 20kW SS = Potência de pulso especificada personalizada

Tabela de informações de embalagem

Item	Detalhes
Tipo de embalagem	Saco PE individual ou embalagem personalizada
Opção de etiqueta	Etiqueta do produto/etiqueta OEM
Caixa externa	Caixa padrão de exportação
Suporte de amostra	Disponível
Fornecimento em massa	Disponível
