Atenuador óptico variável manual de PM 532-2050nm com alta precisão de ajuste e ampla faixa de atenuação

Name: Atenuador óptico variável manual de PM 532-2050nm com alta precisão de ajuste e ampla faixa de atenuação
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMMVOA-
Price: 438.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	PMMVOA-
MOQ:	1 unidade
preço:	US$188-US$688
Prazo de entrega:	2-3 semanas
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE/RoHS/ISO9001

Documento:

532-2050nm PM Manual VOA.pdf

Faixa de comprimento de onda:

532-2050nm

faixa de atenuação:

0,6 ~ 60dB / 0,8 ~ 60dB

Perda de inserção:

0,6dB/0,8dB

Relação da extinção:

18dB/20dB

Manuseio de energia:

500mW

Tamanho do pacote:

26 × 18 × 8mm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

1000 PCS POR Mês

Destacar:

atenuador ótico variável manual de 532-2050nm PM

Alto ajuste de precisão PM VOA

Ampla gama de atenuação Polarização Manter a VOA

Descrição do produto

Atenuador Óptico Variável Manual PM 532-2050nm com Manutenção de Polarização VOA

Visão Geral do Produto

O Atenuador Óptico Variável Manual PM (PM VOA) da Gezhi Photonics cobre um amplo comprimento de onda de 532nm a 2050nm, construído com design de fibra panda PM. É um atenuador de fibra ajustável manualmente de alta precisão projetado para controle preciso de atenuação de potência óptica. Com perda de inserção ultrabaixa, ampla faixa de ajuste de atenuação e excelente taxa de extinção de polarização, este VOA PM manual é amplamente utilizado em plataformas de teste de comunicação óptica e sistemas de medição de laboratório de fotônica.

Recursos Principais

Alta Precisão de Ajuste: ajuste fino de 0,02dB para controle de potência ultrapreciso
Ampla Faixa de Atenuação: 0,6~60dB / 0,8~60dB opcional para todas as bandas de onda
Baixa Perda Máxima de Inserção: IL mínimo de até 0,6dB (versão de fibra nua)
Alta Taxa de Extinção e Perda de Retorno: ER mínimo de até 20dB, RL ≥50dB
Amplo Comprimento de Onda de Trabalho: cobertura multibanda de 532nm ~ 2050nm
Alta Capacidade de Potência: até 500mW de potência de entrada óptica
Pacote Compacto Robusto: carcaça metálica mini 26×18×8mm
Desempenho de Temperatura Estável: 0~+70℃ de operação, -40~+85℃ de armazenamento
Pigtail de Fibra Panda PM Padrão, conector e comprimento de fibra personalizáveis

Aplicações Típicas

Teste e Calibração de Sistemas de Comunicação Óptica
Medição Óptica em Laboratório de Fotônica
Bancada de Teste de Fibra com Manutenção de Polarização
Controle de Atenuação de Potência a Laser (lasers de 532/1064/1550/2000nm)
Plataforma de Experimento de Fibra Óptica e Sensores de Polarização

Especificações Técnicas Completas

Parâmetro	Valor da Especificação
Comprimento de Onda Central Coberto	532,633,780,850,980,1064,1310,1550,2000,2050nm
Largura de Banda de Comprimento de Onda de Operação	±20nm / ±40nm (depende da banda de onda)
Faixa de Ajuste de Atenuação	0,6~60dB / 0,8~60dB
Perda Máxima de Inserção de Fibra Nua	0,6dB / 0,8dB; versão com conector IL +0,3dB
Taxa de Extinção Mínima @23℃	18dB / 20dB; versão com conector ER -2dB
Perda de Retorno Mínima	≥50dB; versão com conector RL -5dB
Precisão de Ajuste	0,02dB
Manuseio Máximo de Potência	500mW
Tipo de Fibra Interna	Fibra Panda PM
Temperatura de Operação	0 ~ +70℃
Temperatura de Armazenamento	-40 ~ +85℃

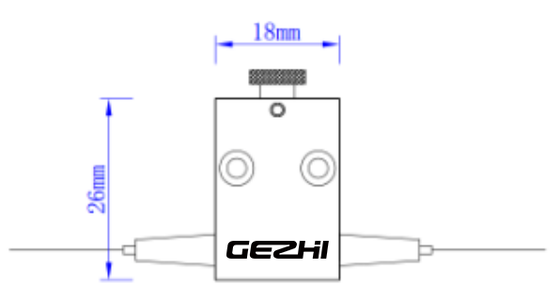

Tamanho Padrão do Pacote	26 × 18 × 8 mm
Alinhamento do Eixo do Conector Padrão	Alinhamento da Chave do Eixo Lento

Guia de Código de Pedido

Formato do Código do Modelo: PMMVOA-1111-2-333-4-5-6-77

Segmento do Código	Definição	Códigos Opcionais e Descrição
1111	Comprimento de Onda Central	2000=2000nm, 1550=1550nm, 1310=1310nm, 1064=1064nm, SSSS=Comprimento de Onda Especificado Personalizado
2	Eixo de Trabalho	B=Ambos os eixos funcionando, F=Eixo rápido bloqueado
333	Tipo de Fibra PM	001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Fibra Especificada Personalizada
4	Dimensão do Pacote	0=Padrão 26×18×8mm, S=Tamanho Personalizado
5	Tipo de Pigtail	0=Fibra nua, 1=tubo solto de 900μm, S=Pigtail Personalizado
6	Comprimento da Fibra	0,8=0,8m, 1,0=1m, S=Comprimento de Fibra Personalizado
77	Tipo de Conector	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nenhum (Sem Conector), S=Conector Personalizado

Opções de Personalização

Comprimento de onda central e largura de banda de operação personalizados
Design de polarização com eixo rápido bloqueado / eixo duplo em funcionamento
Fibra nua, pigtail de tubo solto de 900μm opcional
Múltiplos comprimentos de fibra de 0,8m a metros personalizados
Conectores de fibra FC/SC UPC/APC, alinhamento de chave personalizado
Dimensão de pacote não padrão mediante solicitação

Informações da Empresa

A Gezhi Photonics Co.,Ltd é um fabricante profissional de componentes de fibra com manutenção de polarização, acopladores fundidos, divisores de fibra e dispositivos ópticos passivos. Todos os acopladores PM são rigorosamente testados antes da entrega, com desempenho estável para clientes globais industriais, de laboratório e de comunicação.
