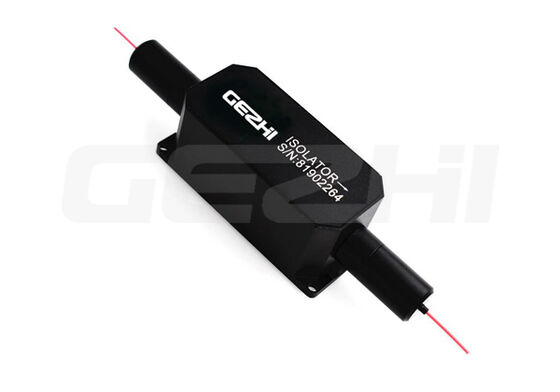

Isolador Óptico de Dual Estágio TGG PM 780-1080nm com Alto Isolamento para Laser de Fibra

Name: Isolador Óptico de Dual Estágio TGG PM 780-1080nm com Alto Isolamento para Laser de Fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM Isolador óptico de estágio duplo TGG PM 780-1080nm
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	PM Isolador óptico de estágio duplo TGG PM 780-1080nm
MOQ:	1 unidade
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Comprimento de onda operacional:

780/808/850/880/980/1030/1064/1080

Perda de inserção:

≤ 1,2 dB

Isolamento Mínimo:

≥55dB

Pico de isolamento:

≥65dB

Relação da extinção:

≥20dB

Dimensão do pacote:

150×28×26mm

Detalhes da embalagem:

Caixa de papel

Descrição do produto

Polarização de estágio duplo TGG mantendo isolador óptico de fibra 780–1080nm PM Panda

Visão geral do produto

GEZHI Photonics fabrica isolador óptico PM baseado em TGG de estágio duplo de alto desempenho cobrindo 780nm, 808nm, 850nm, 880nm, 980nm, 1030nm, 1064nm e 1080nm. Este componente microóptico de duas portas adota o design de fibra PM panda, permitindo a transmissão de luz unidirecional enquanto bloqueia a reflexão traseira e a retrodifusão de forma eficaz.

Nosso isolador de estágio duplo PM oferece perda de inserção ultrabaixa, alto isolamento, alta taxa de extinção e desempenho estável a longo prazo, amplamente implantado em lasers de fibra, amplificadores de fibra, instrumentos de teste ópticos, links de fibra CATV e sistemas LAN de fibra de telecomunicações. Comprimento de onda personalizado, tipo de fibra, conector e classificação de potência são suportados para aplicações de CW e laser pulsado.

Recursos principais

Design magneto-óptico TGG de estágio duplo, isolamento mínimo ≥55dB, isolamento de pico ≥65dB
Perda de inserção ultrabaixa ≤1,2dB (versão de fibra nua)
Alta taxa de extinção ≥20dB, perda de retorno ≥45dB
Múltiplas opções de comprimento de onda: 780/808/850/880/980/1030/1064/1080nm com largura de banda de ±5nm
Múltiplas opções de potência CW: 0,5W / 1W / 20W; potência de pico de pulso personalizada disponível
Fibra panda PM padrão: PM780, PM980, PM1060 para combinar comprimento de onda operacional
Dois modos de trabalho de eixo: ambos os eixos/passagem lenta do eixo, eixo rápido bloqueado
Várias opções de pigtail e conector: fibra nua, tubo solto de 900um, FC/APC, FC/UPC, SC/APC, SC/UPC
Pacote padrão compacto: 150×28×26mm, ampla faixa de temperatura de trabalho 0~+60℃
Alta confiabilidade e desempenho estável para operação industrial contínua

Aplicações

Sistemas de Laser de Fibra
Amplificadores de fibra óptica
Instrumentos de teste e medição de fibra óptica
Links de transmissão de fibra CATV
Redes LAN de fibra de telecomunicações
Equipamento de laboratório óptico sensível à polarização

Especificações Técnicas

Parâmetro	Unidade	Valor padrão
Comprimento de onda operacional	nm	780/808/850/880/980/1030/1064/1080
Largura de banda do comprimento de onda	nm	±5
Perda de inserção (fibra nua)	dB	≤1,2
Isolamento Mínimo	dB	≥55
Isolamento de Pico	dB	≥65
Taxa de extinção	dB	≥20
Perda de retorno	dB	≥45
Tipo de fibra	-	PM780 / PM980 / PM1060 (comprimento de onda correspondente)
Manuseio máximo de potência CW	C	0,5/1/20
Estágio	-	Estágio duplo
Carga de tração	N	≤5
Temperatura operacional	℃	0 ~ +60
Temperatura de armazenamento	℃	-10 ~ +75
Dimensão do pacote padrão	milímetros	150×28×26

Notas importantes

Dispositivos com conectores adicionarão perda de inserção de 0,3dB, reduzirão a perda de retorno em 5dB e a taxa de extinção em 2dB.
Para aplicações de laser pulsado, informe-nos a energia do pulso e a potência de pico para configuração personalizada.

Dimensões

Informações sobre pedidos

Formato do pedido: PMISO-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Posição do código	Definição	Opções disponíveis e explicação
1	Tipo de palco	D = Estágio Duplo
2	Comprimento de onda operacional	780/808/850/880/980/1030/1064/1080 / S = comprimento de onda especificado personalizado
3	Modo de alinhamento de eixo	B = Ambos os eixos funcionando F = Passagem lenta do eixo, eixo rápido bloqueado
4	Manuseio de energia CW	0L = 0,5W 01 = 1W 02 = 2W 10 = 10W S = classificação de potência personalizada
5	Tipo de fibra PM	PM780 / PM980 / PM1060 / S = Fibra personalizada
6	Tamanho do pacote	T3 = Carcaça padrão 150×28×26mm S = dimensão do pacote personalizado
7	Proteção de trança	00 = Fibra nua 09 = tubo solto de 900μm
8	Comprimento da trança de fibra	08 = 0,8m 10 = 1m S = comprimento personalizado
9	Tipo de conector	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = conector personalizado
10	Potência de pico de pulso	00 = Somente CW 10 = pico de 10kW 20 = pico de 20kW SS = potência de pico de pulso personalizada

Por que escolher a GEZHI Photonics

Fabricante profissional de componentes ópticos passivos com rigorosos testes de fábrica para cada isolador
Personalização completa de comprimento de onda, fibra, conector, potência, dimensões do pacote e comprimento da fibra
Prazo de entrega rápido, suporte para MOQ pequeno para clientes de laboratório e pesquisa
Ficha técnica completa e relatório de teste de desenho dimensional fornecido para cada remessa
Capacidade estável de produção em massa para pedidos OEM de laser de fibra e telecomunicações
Suporte técnico pós-venda global e consultoria de engenharia para integração de sistemas
