polarização dos portos 532nm/633nm 3 que mantém TGG circulatório ótico baseado para o amplificador da fibra

Name: polarização dos portos 532nm/633nm 3 que mantém TGG circulatório ótico baseado para o amplificador da fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: circulador ótico de 532nm/633nm PM
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	circulador ótico de 532nm/633nm PM
MOQ:	1PC
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

532nm/633nm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Polarização de 3 portos que mantém o circulador ótico

TGG baseou a polarização que mantém o circulador ótico

TGG baseou o circulador ótico do PM

Descrição do produto

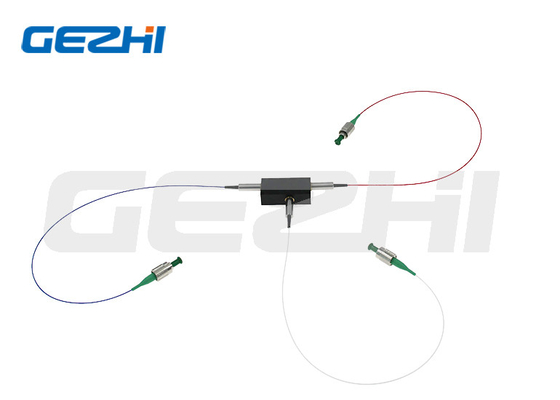

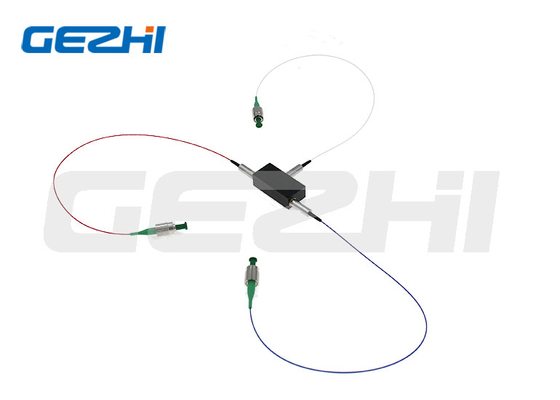

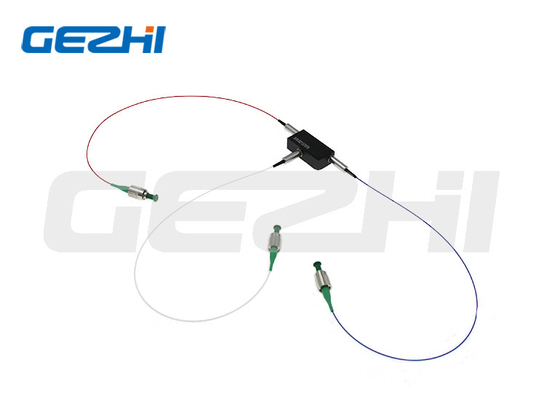

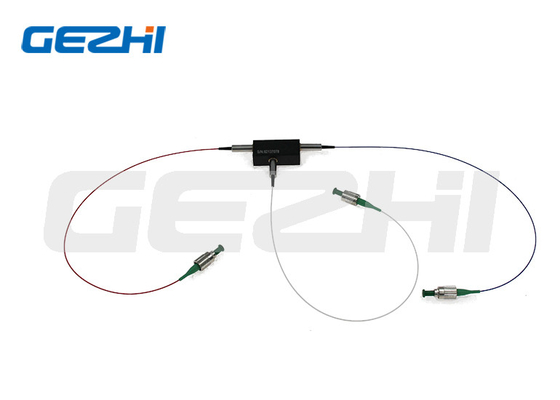

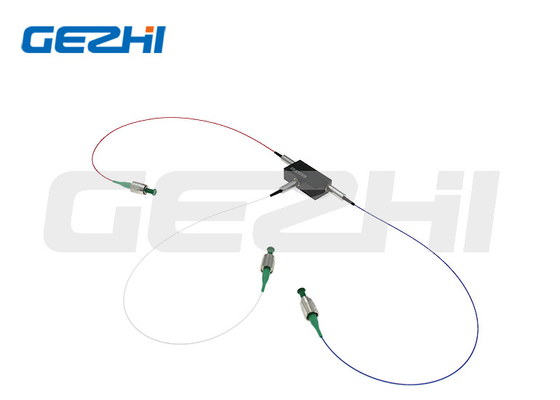

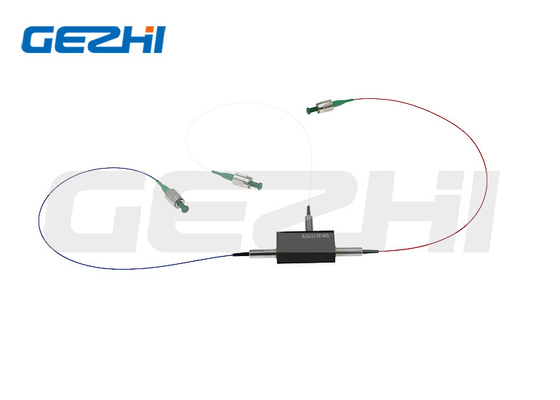

Circulador Óptico de Manutenção de Polarização de 532nm/633nm com 3 Portas Baseado em TGG para Amplificador de Fibra

Visão Geral do Produto

O Circulador Óptico de 532nm/633nm Baseado em TGG é um componente de onda luminosa de alto desempenho que roteia os sinais de entrada da Porta 1 para a Porta 2 e os sinais de entrada da Porta 2 para a Porta 3. Esses circuladores apresentam baixa perda de inserção, alto isolamento, alta capacidade de potência, alto PER, alto retorno de perda, excelente estabilidade ambiental e confiabilidade. Eles são ideais para aplicações em lasers de fibra e instrumentação.

Principais Características

Baixa Perda de Inserção
Alto Retorno de Perda
Alto Isolamento
Alta Estabilidade e Confiabilidade

Aplicações

Amplificador de Fibra
Instrumento de Teste
Sensor de Fibra
Equipamento Médico

Especificações Técnicas

Parâmetro	Unidade	Valor
Tipo de Porta	-	3 Portas
Comprimento de Onda Central	nm	532 \| 633
Faixa de Comprimento de Onda de Operação	nm	±5
Isolamento de Pico Típico a 23℃	dB	22
Isolamento Mínimo a 23℃	dB	20
Perda de Inserção Típica a 23℃	dB	1.6
Perda de Inserção Máxima a 23℃	dB	2.0
Razão de Extinção Mínima a 23℃ (Tipo de Fibra PM)	dB	20
Perda Dependente de Polarização Máxima a 23℃ (Tipo de Fibra SM)	dB	0.15
Retorno de Perda Mínimo a 23℃ (Entrada/Saída)	dB	40
Crosstalk Mínimo	dB	40
Potência Óptica Média Máxima (Incluindo Porta 1 e Porta 2)	W	0.5, 1, 2
Potência de Pico Máxima para Pulso ns	kW	10 ou Especificado
Carga Tensional Máxima	N	5
Dimensão da Embalagem	mm	44x28x26 \| 70x28x26
Temperatura de Operação	℃	+10~+50
Temperatura de Armazenamento	℃	0~+60

Nota:

1. As especificações acima são para o dispositivo sem conector. Se com conector, a PI será 0,3dB maior, o retorno de perda será reduzido em 5dB e a Razão de Extinção será reduzida em 2dB.

2. Se houver aplicação de pulso, certifique-se de nos informar a energia do pulso e a potência de pico.

Dimensões da Embalagem

Informações de Pedido

Parâmetro	Opções
① Porta	3=3portas
② Comprimento de Onda	532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Especificar
③ Alinhamento do Eixo	B=Ambos os eixos funcionando; F=Eixo lento funcionando, Eixo rápido bloqueado; N=Tipo não-PM disponível
④ Capacidade de Potência	0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Especificar
⑤ Tipo de Fibra	PM460; PM630; PM780; PM980; PM1060; S=Especificar
⑥ Dimensões da Embalagem	T2=70x28x26mm; S=Especificar
⑦ Tipo de Pigtail	00=fibra nua; 09=tubo solto de 900um
⑧ Comprimento da Fibra	08=0.8m; 10=1m; S=Especificar
⑨ Tipo de Conector	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
⑩ Potência de Pico para Pulso	00=Onda Contínua, 10=10kW, 20=20kW, SS=Especificado
