Polarização mantendo WDM fundido com perda de inserção ultrabaixa, alta taxa de extinção de polarização e ampla faixa de temperatura operacional

Name: Polarização mantendo WDM fundido com perda de inserção ultrabaixa, alta taxa de extinção de polarização e ampla faixa de temperatura operacional
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarização TGG de 3 portas mantendo circulador óptico
Price: 438.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Polarização TGG de 3 portas mantendo circulador óptico
MOQ:	1 unidade
preço:	US$188-US$688
Prazo de entrega:	2-3 semanas
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Documento:

PM Fused WDM 488~840.pdf

Tipo de conector:

FC/SC/LC...

Comprimento de onda de operação:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Perda de inserção:

≤1,0~1,2 dB de fibra desencapada

Isolamento:

≥13~18dB

Relação da extinção:

≥18 dB

Potência máxima em CW:

0,1~0,3W

Temperatura operacional:

-40 °C a +85 °C

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

2.000 unidades por mês

Descrição do produto

Polarização Manter WDM fundido (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm)

Visão geral do produto

Our Polarization Maintaining Fused Biconical Taper (PM FBT) WDMs are bidirectional fiber optic components engineered to multiplex and demultiplex two distinct visible laser wavelengths while fully preserving polarization state across both fiber axesFabricados através da tecnologia de coníferos de fusão de precisão, estes dispositivos proporcionam um desempenho óptico estável para sistemas de laser de fibra visível, microscopia biofotônica,Amplificadores de fibras e instrumentos de ensaio ópticos.

Esta série suporta seis combinações de comprimentos de onda padrão: 488/532, 488/633, 532/633, 532/780, 633/780 e 633/840 nm.Cada modelo é pré-comparado com fibra de panda PM dedicada (PM460-HP ou PM630-HP) para garantir uma alta taxa de extinção de polarizaçãoOs dois eixos de polarização permanecem plenamente funcionais durante o funcionamento; nenhum eixo será bloqueado em condições normais de trabalho.

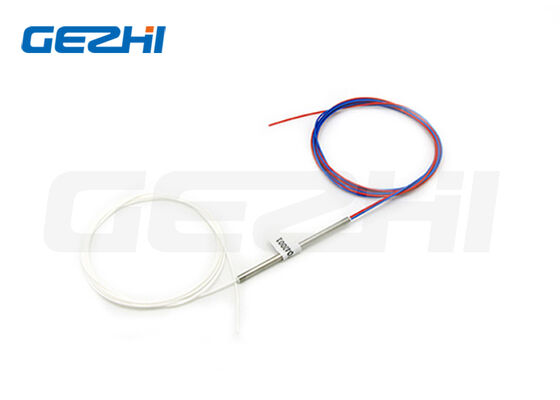

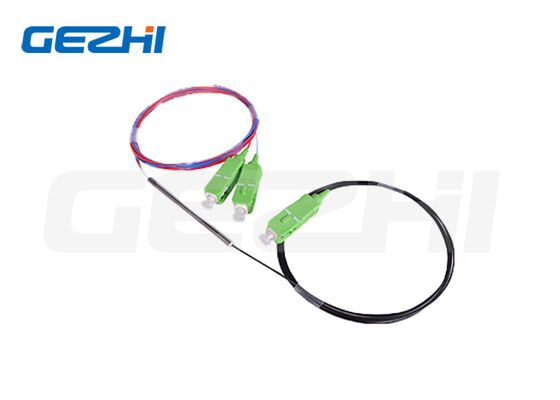

Os dispositivos são oferecidos com fibras nuas ou terminados com uma embalagem de tubo solto de Ø900 μm, com conectores FC/APC, FC/UPC, SC/APC ou SC/UPC opcionais.Todas as unidades são submetidas a 100% de testes ópticos antes da expedição para garantir a perda consistentePerformance de isolamento e polarização.

Características essenciais

Perda de inserção ultra-baixa (≤ 1,0 a 1,2 dB de fibra nua) em toda a largura de banda de comprimento de onda ± 5 nm
Alto isolamento das portas até 18 dB para combinações visíveis de comprimento de onda longo
Relação de extinção de polarização elevada ≥ 18 dB para um alinhamento confiável do sistema de PM
Perda de retorno ultra-alta ≥ 55 dB para suprimir a instabilidade do laser de retro-reflexão
Ampla gama de temperaturas de funcionamento: -40 °C a +85 °C para ambientes industriais e laboratoriais
Múltiplas potências CW de 0,1 W a 0,3 W para diferentes aplicações a laser
Projeto ativo de duplo eixo, sem blindagem do eixo de polarização
Duas dimensões normalizadas do invólucro metálico: Φ3.0×60 mm (fibra nua) / Φ3.0×70 mm (900 μm tubo solto)
Duração da cauda de porco personalizável, tipo de fibra, pares de comprimentos de onda e terminações dos conectores
Tolerância à carga de tração até 5 N para pigtails de fibras normais
Embalagens de metal sólido compatíveis com a RoHS e com excelente estabilidade mecânica

Aplicações típicas

Laser de fibra de comprimento de onda visível e sistemas de combinação de laser de bomba
Amplificadores de fibra óptica que mantêm a polarização
Instrumentos de laboratório de ensaio e medição ópticos
Microscopia confocal, Imagem por fluorescência e Equipamento de Biofotônica
Sistemas de detecção de fibras de luz visível
Caminhos de distribuição de laser de vários comprimentos de onda

Especificações ópticas e mecânicas completas

Todos os dados de desempenho medidos em conjuntos de fibras nuas sem conectores.

Parâmetro	Unidade	Valores
Operação comprimento de onda	nm	488/532	488/633	532/633	532/780	633/780	633/840
Largura de banda de comprimento de onda	nm	± 5	± 5	± 5	± 5	± 5	± 5
Perda de inserção (fibra nua)	dB	≤ 1.2	≤ 1.2	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Isolamento	dB	≥ 13	≥ 15	≥ 15	≥ 18	≥ 18	≥ 18
Taxa de extinção	dB	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18
Tipo de fibra PM correspondente	- Não.	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Potência óptica máxima CW	W	0.1	0.1	0.2	0.3	0.3	0.3
Perda de retorno (todos os modelos)	dB	≥ 55
Carga de tração máxima	N	≤ 5
Temperatura de funcionamento	°C	-40 ~ +85
Temperatura de armazenamento	°C	-40 ~ +85
Tamanho padrão do pacote	mm	Φ3.0×60 (fibra nua) / Φ3.0×70 (900 μm tubo solto)

Notas importantes das especificações

Se equipado com conectores de fibra: A perda de inserção aumenta 0,3 dB, a perda de retorno reduz 5 dB, a taxa de extinção reduz 2 dB.
Este WDM PM fundido suporta ambos os eixos de polarização simultaneamente; nenhum eixo de polarização será bloqueado durante a operação.

Desagregação do código de ordem

Formulário do modelo: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Configuração das portas: 102 = 1 × 2 WDM bidireccional
Pares de comprimento de onda: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Especificar sob medida
Tipo de fibra: PM460, PM630; S = Especificar sob medida
Dimensão do pacote: S3 = Φ3.0×60 mm; S4 = Φ3.0×70 mm; S = Especificar sob medida
Tipo de cauda de porco: 00 = Fibra nua; 09 = tubo solto de 900 μm
Duração da fibra: 08 = 0,8 m; 10 = 1 m; S = Especificar sob medida
Tipo de conector: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Especificar sob medida

Exemplo Número do modelo

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Significado: 1×2 WDM, 633/780 nm, fibra PM630-HP, caixa de Φ3.0×70 mm, tubo solto de 900 μm, fibra de 1 m, conectores FC/APC

Perguntas Frequentes (FAQ)

P1: Este PM WDM pode ser usado tanto para multiplexagem como para demultiplexagem?

R: Sim. O componente é totalmente bidirecional. Combine dois comprimentos de onda de laser na porta comum, ou divida a entrada de comprimento de onda duplo em dois braços de saída separados de comprimento de onda único.

P2: Como os conectores afetam o desempenho óptico?

R: Todas as versões conectadas introduzirão uma degradação menor do desempenho: +0,3 dB de perda de inserção, -5 dB de perda de retorno e -2 dB de taxa de extinção em comparação com as unidades de fibra nua.Capacidade de manuseio da potência permanece inalterada.

P3: Qual é a diferença entre as fibras PM460-HP e PM630-HP?

R: O PM460-HP é otimizado para comprimentos de onda visíveis mais curtos (488 / 532 / 633 nm).633/840 nm) para manter um desempenho superior de polarização em comprimentos de onda mais longos.

Q4: Pode fornecer combinações de comprimentos de onda personalizadas fora das séries padrão listadas?

R: Os pares de comprimentos de onda personalizados, as atualizações de alta potência, os comprimentos de fibra estendidos e os tipos alternativos de conectores (LC, ST, MU) estão disponíveis mediante consulta técnica.Serviços de marcação de habitação OEM também são suportados.

Q5: Qual é a força de tração máxima permitida nas pigtails de fibras?

R: A carga de tração máxima nominal é de 5 N. A tração excessiva danificará a região cônica fundida e degrada permanentemente o desempenho óptico.

P6: Qual a faixa de temperatura adequada para a operação a longo prazo?

R: -40 °C a +85 °C para funcionamento contínuo.
