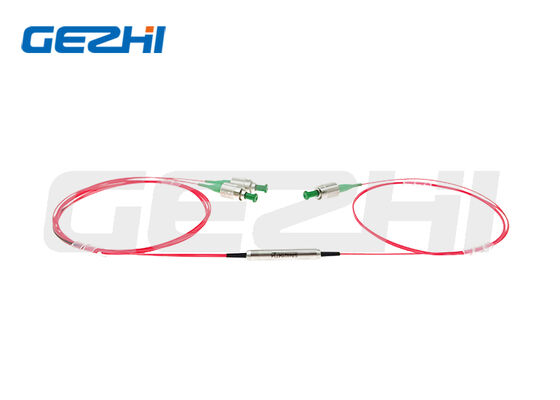

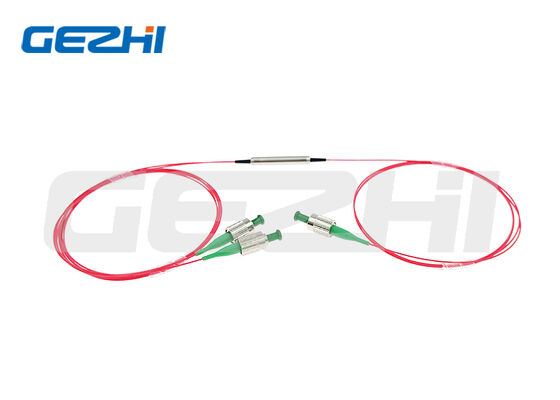

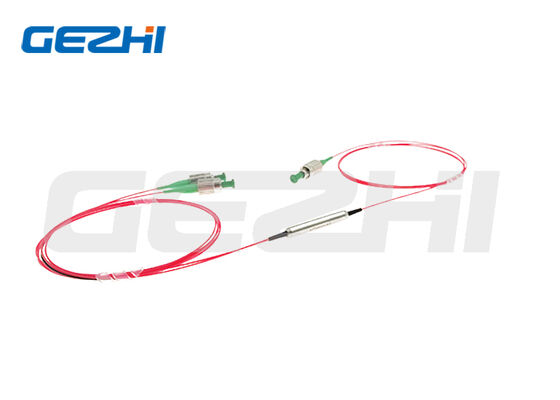

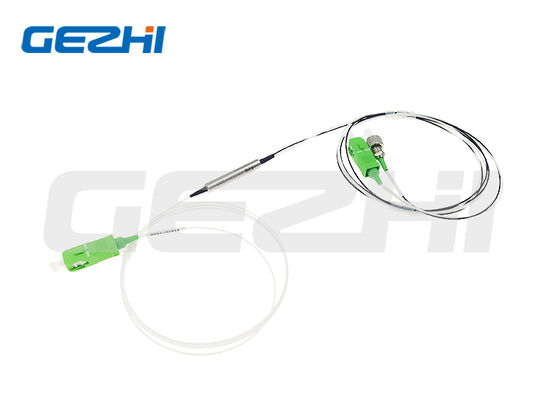

Filtro PM Polarização WDM Manutenção Filtro WDM com ultra baixa perda de inserção alta taxa de extinção de polarização e combinações de comprimentos de onda múltiplos

Name: Filtro PM Polarização WDM Manutenção Filtro WDM com ultra baixa perda de inserção alta taxa de extinção de polarização e combinações de comprimentos de onda múltiplos
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
MOQ:	1 unidade
preço:	US$188-US$688
Prazo de entrega:	2-3 semanas
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Documento:

PM Filter WDM.pdf

Perda de inserção:

≤0,8 dB (porta de passagem), ≤0,5 dB (porta de reflexão)

Isolamento:

≥25~30 dB (Aprovado), ≥12~15 dB (Refletir)

Relação da extinção:

≥18~20dB

Perda de retorno:

≥50dB

Manuseio de potência máxima:

0,5/1/5 W; >10W com dissipador de calor

Temperatura operacional:

-5 ~ +75 ℃

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

2.000 unidades por mês

Descrição do produto

1. Visão geral do produto

Nome do produto

Filtro de manutenção de polarização WDM / PM Filtro WDM

Fabricante

Gezhi Photonics Co., Ltd.

O nosso filtro PM WDM é um multiplexador profissional de divisão de comprimento de onda que mantém a polarização,concebidos para separar/combinar dois sinais ópticos de comprimento de onda diferentes em circuitos de fibras que mantêm a polarizaçãoSuportamos múltiplas combinações de comprimentos de onda tradicionais para laser de fibra, comunicação óptica, CATV e sistemas de rede óptica passiva.Conector e caixa de dissipador de calor de alta potência.

Combinações de comprimentos de onda disponíveis

980/1030 nm
980/1064 nm
980/1550 nm
1064/1550 nm
1310/1550 nm
1480/1550 nm
2000/1550 nm

2Características principais do produto

✅ Perda de inserção ultra baixa
✅ Perda de retorno elevada ≥ 50 dB
✅ Alta taxa de extinção por polarização
✅ comprimento de onda estável e perda sob variação de temperatura
✅ Opções de potência CW múltiplas: 0,5W / 1W / 5W (10W + pacote de dissipador de calor disponível)
✅ Pacote metálico compacto Φ5.5×35mm
✅ Fibra PM personalizada, fibra de modo único, comprimento de cauda e conectores
✅ Ampla gama de temperaturas de funcionamento -5°C ~ +75°C

3Principais aplicações

Sistema de transmissão de fibra óptica CATV
Sistema de Multiplexagem Óptica WDM e Demultiplexagem
Rede óptica passiva EPON / GPON
Combinador de bomba a laser de fibra e separação de sinal
Equipamento de ensaio de manutenção de fibras de polarização
Comunicação óptica de infravermelho médio de 2 μm (modelo 2000/1550 nm)

4Especificações técnicas completas

Tabela de parâmetros padrão

Parâmetro	Unidade	Desempenho padrão
Perda de inserção de porta de passagem	dB	≤ 0.8
Refletir a perda de inserção de porta	dB	≤ 0,5 (2000/1550: ≤ 0,8)
Passar Isolamento @Reflect Wavelength	dB	≥ 25 ~ 30
Reflect Isolation @Pass Wavelength	dB	≥ 12 ~ 15
Taxa de extinção	dB	≥ 18 ~ 20
Perda de retorno	dB	≥ 50
Estabilidade térmica do comprimento de onda	nm/°C	≤ 0.003
Perda de estabilidade térmica de inserção	dB/°C	≤ 0.005
CW Máxima potência de manipulação	W	0.5 / 1 / 5; > 10W com pacote de dissipador de calor
Carga de tração	N	≤ 5
Temperatura de funcionamento	°C	-5 ~ +75
Temperatura de armazenamento	°C	-40 ~ +85
Tamanho padrão do pacote	mm	Φ5,5 × 35

Tabela de correspondência de banda de comprimento de onda

Código modelo	Banda de passagem (nm)	Faixa de reflexo (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520 a 1580	960~990
T1550/R1064	1520 a 1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535 a 1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Notas importantes

As especificações acima se aplicam a dispositivos de fibra nua. Equipados com conectores: Perda de inserção +0,3dB, Perda de retorno -5dB, Relação de extinção -2dB.
Para potências superiores a 10 W, é obrigatória a embalagem do dissipador de calor.
Aplicação de sinal de pulso: forneça energia de pulso e potência máxima para design personalizado.

5. Ordenação Explicação do Código

Formulário da encomenda: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Posição de código	Definição	Opções facultativas
1 Combinação de comprimentos de onda	Par de comprimento de onda duplo	O valor da posição em risco deve ser calculado de acordo com o método de classificação da posição em risco.
2 Eixo de polarização de trabalho	Projeto do eixo de polarização	B = Ambos os eixos funcionam; F = Somente eixo lento, eixo rápido bloqueado
3 Fibra de porta de comunicação e passagem	Tipo de fibra PM	PM980 / PM1550 / PM1060 / PM1950 / S=Custom
4 Fibra de Porto Refletora	Tipo de fibra	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E
5 Classificação de potência	Potência máxima CW	0L=0,5W; 01=1W; 02=2W; maior potência personalizável
6 Tamanho da embalagem	Dimensão da habitação	S1=Φ5.5×35mm; S=Tamanho sob medida
7 Tipo de cauda de porco	Proteção por fibras	00=fibra nua; 09=tubo solto de 900μm
8 Comprimento da fibra	Comprimento da cauda de porco	08=0,8m; 10=1m; S=Lengua personalizada
9 Tipo de conector	Conector de ponta	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=conector personalizado

Apoio ao serviço personalizado

Combinações de comprimento de onda personalizadas para além das séries padrão
Combinação de fibra PM / fibra monomodo personalizada
Comprimento de fibra sob medida, tubo solto, estrutura de cabo
Todos os conectores de fibra óptica (FC, SC, LC, ST, etc.)
Embalagens de dissipadores de calor de alta potência para laser de 10W+
Projeto especial para aplicação a laser de pulso

6. Dimensões

Filtro PM Polarização WDM Manutenção Filtro WDM com ultra baixa perda de inserção alta taxa de extinção de polarização e combinações de comprimentos de onda múltiplos 0

7Por que escolher o filtro WDM da Gezhi Photonics?

Fabricante profissional que se concentra em componentes passivos de fibras PM há mais de anos
Testes de desempenho óptico rigorosos para garantir baixas perdas e alto isolamento
Desempenho térmico estável para uso externo e industrial a longo prazo
Personalização flexível para projetos de laser de fibra, telecomunicações e CATV
Preço de venda por grosso direto em fábrica competitivo para encomendas a granel
Tempo de entrega rápido e suporte técnico pós-venda confiável
Ficha técnica completa e relatório de ensaio para cada lote

8. FAQ

P1: Qual é a diferença entre o WDM do filtro PM e o WDM comum?

R: O filtro PM WDM utiliza fibras que mantêm a polarização, que podem manter o estado de polarização linear da luz, adequado para sistemas ópticos de laser de fibra sensíveis à polarização;WDM comum utiliza apenas fibra monomodo sem função de retenção de polarização.

P2: Você pode suportar alta potência acima de 10W?

R: Sim. Projetamos embalagens de dissipadores de calor para aplicações de alta potência acima de 10W CW. Por favor, informe-nos a potência de trabalho quando consultar.

Q3: Você oferece modelos de comprimento de onda personalizados?

R: Sim. Se as nossas combinações de comprimento de onda padrão não podem atender à sua demanda, podemos desenvolver o filtro WDM de comprimento de onda PM personalizado de acordo com os seus requisitos.

Q4: Qual é o aumento da perda ao adicionar conectores de fibra?

R: Dispositivos com conectores adicionarão 0,3dB de perda de inserção, reduzirão a perda de retorno em 5dB e diminuirão a taxa de extinção em 2dB em comparação com versões de fibra nua.

9.Nosso Serviço

Projeto sob medida, venda a granel, encomenda de amostras, apoio técnico
