1x2 2x2 PM acoplador fundido com comprimento de onda de 1030nm-2000nm para alta taxa de extinção e baixa perda de inserção em amplificadores de fibra

Name: 1x2 2x2 PM acoplador fundido com comprimento de onda de 1030nm-2000nm para alta taxa de extinção e baixa perda de inserção em amplificadores de fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2,2x2 PM fundiu o acoplador
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	1x2,2x2 PM fundiu o acoplador
MOQ:	1pc
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

1030nm, 1064nm, 1310nm, 1550nm, 2000nm

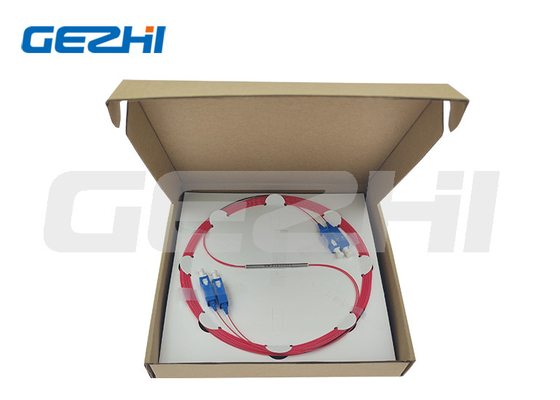

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

2x2 PM fundiu o acoplador

O PM fundiu o acoplador para o amplificador da fibra

Descrição do produto

1x2 2x2 PM acoplador fundido 1030nm 1064nm 1310nm 1550nm 2000nm para amplificador de fibra

Visão geral do produto

Nova chegada 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2, 2x2 PM acoplador fundido para amplificador de fibra

Como integrador de componentes, podemos construir componentes adicionais diretamente nas fibras de acoplamento.A Gezhi Photonics tem a capacidade de conectar as fibras de splitters fundidos com todos os conectores padrão, como FC, SC, ST, LC etc. e acabamentos (Super PC, Ultra PC, Angled PC [APC] etc.).Nós economizamos o cliente o custo adicional e a perda de inserção de conectores e adaptadores intermediáriosOs dispositivos construídos diretamente são também a melhor maneira de manter as maiores taxas de extinção de polarização possíveis.

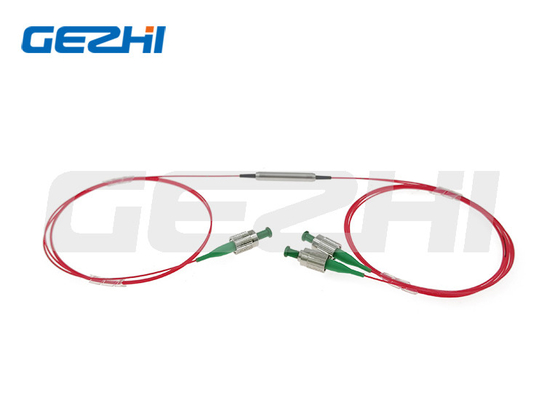

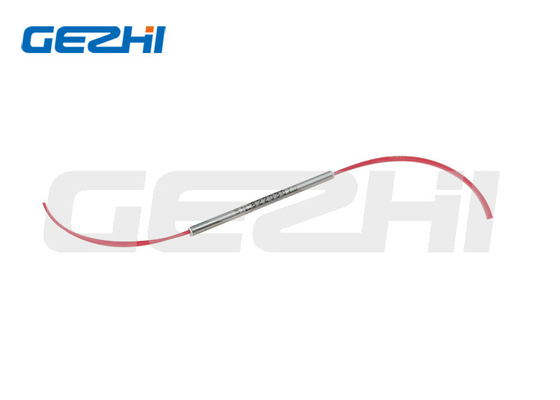

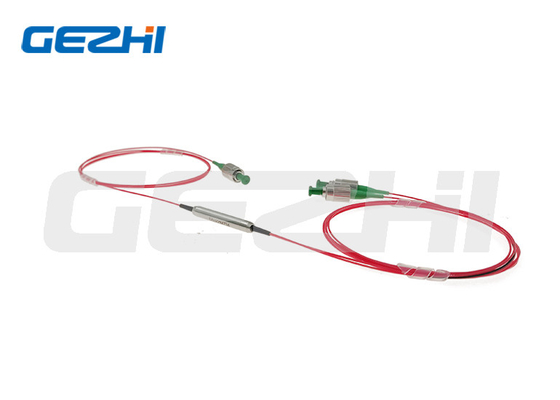

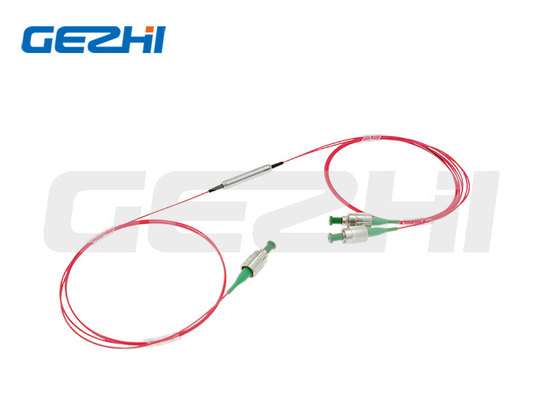

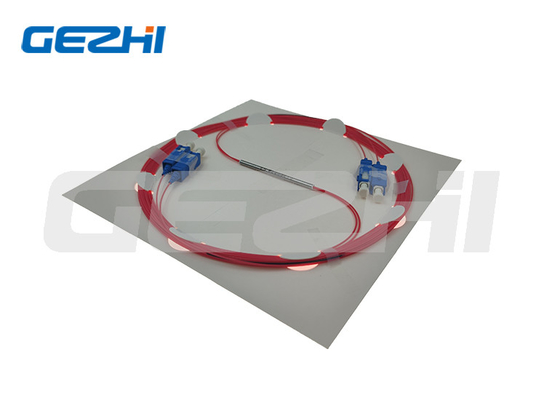

Imagens do produto

Características e aplicações

Características

Baixa perda de inserção
Perda de retorno elevada
Alta taxa de extinção

Aplicações

Amplificador de fibra
Monitorização da potência
Instrumento de fibra óptica

Especificações do produto

Parâmetros	Unidade	Valores
Tipo	/	1x2 ou 2x2
Comprimento de onda do centro	nm	1030 1064 1310 1550 2000
Faixa de comprimento de onda operacional	nm	- Não, não, não, não.
Perda em excesso	dB	0.5 0.5 0.4 0.4 0.4 0.6
Relação de acoplamento do toque	%	1±0,5%, 5±1,0%, 10±2,0% e 50%
Perda de inserção	dB	IL relacionado com o coeficiente de engate
Taxa de extinção	dB	1x2:≥20 ; 2x2:≥18
Perda de retorno	dB	≥ 55
Máxima potência de manuseio (CW)	W	0.5, 1 ou 3
Carga de tração	N	≤ 5
Temperatura de funcionamento	°C	-5~+75
Temperatura de armazenamento	°C	-40~+85
Dimensão do pacote	mm	φ3x54 mm ou φ3x60 mm

Tolerância do rácio de acoplamento

Relação de acoplamento	Tolerância
1/99	± 0.5
2/98 (em inglês)	± 0.6
5/95	± 10
10/90	± 15
20/80	± 2.0
30/70	± 2.5
40/60	± 3.0
50/50.	± 3.5

Nota:
1O acoplador de fusão de PM funciona em ambos os eixos, nenhum eixo pode ser bloqueado; a taxa de extinção do ensaio por defeito está no eixo lento.
As especificações acima são para dispositivos sem conector. Se com conector, a IL será 0,3dB maior, a perda de retorno será reduzida em 5dB e a taxa de extinção reduzirá em 2dB.
2Para aplicações de alta potência > 10W, utilizaremos um pacote de dissipadores de calor.
3Se houver aplicação de pulso, por favor, certifique-se de nos informar da energia do pulso e pico de potência.

Dimensões

Informações de encomenda

O PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Parâmetro	Opções
1 comprimento de onda:	1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=Especificar
2 Tipo de configuração:	12 é igual a 1x2, 22 é igual a 2x2.
3 Relação de acoplamento:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Especificar
4 Tipo de fibra:	PM980; PM1060; PM1300; PM1550; PM1950; S=Especificar
5 Gestão da potência:	0L=0,5W; 01=1W; 02=2W
6 Dimensões da embalagem:	S2=3,0x54 mm; S3=3,0x60 mm; S=Especificar
7 Tipo de cauda de porco:	00=fibra nua; 09=tubo solto de 900um
8 Comprimento da fibra:	08=0,8m; 10=1m; S=Especificar
9 Tipo de conector:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
