| Brand Name: | GEZHI or OEM |
| Número do modelo: | PM DWDM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

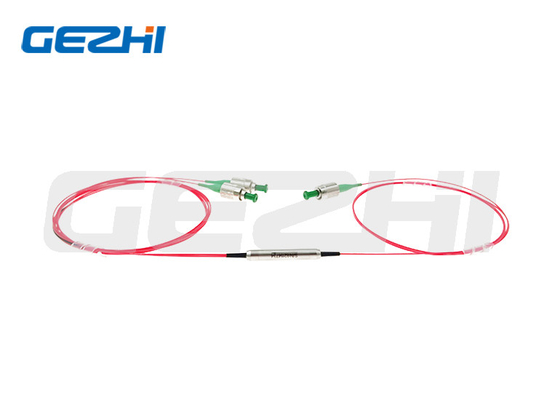

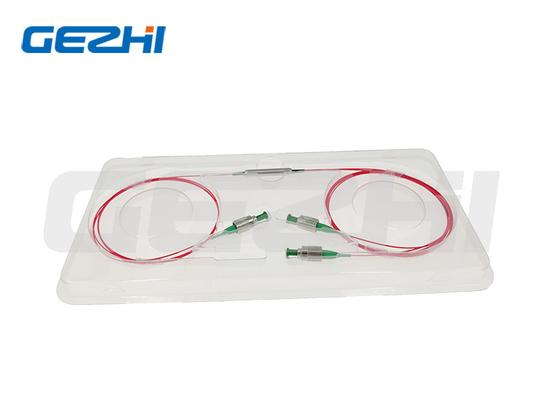

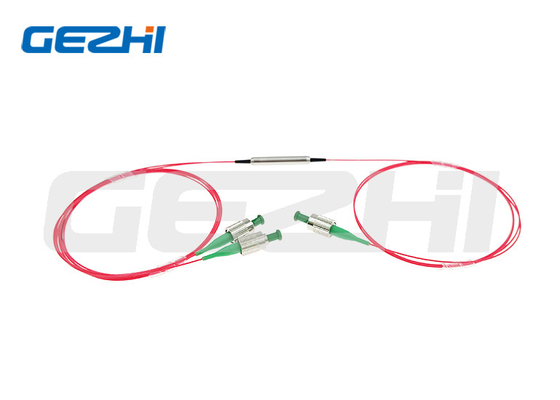

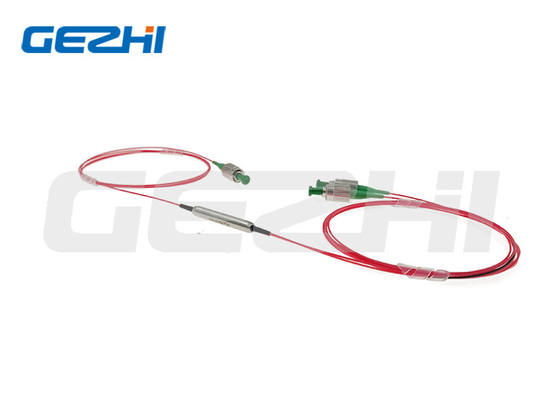

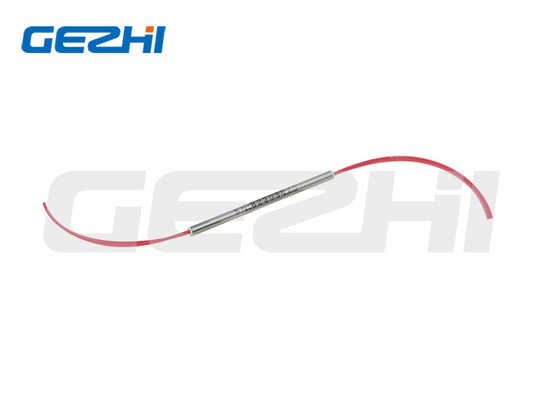

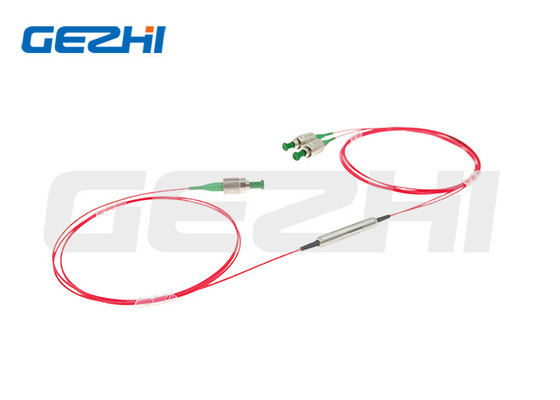

Polarização que mantém o Multiplexer denso da divisão do comprimento de onda para redes de GPON
Vista geral do produto
A polarização de Gezhi Photonics que mantém a série densa do Multiplexer da divisão do comprimento de onda é projetada e fabricado ao standard internacional, o PM DWDM pode preservar a polarização de sinais óticos. Os dispositivos usam filtros ambientalmente estáveis do filme fino e tecnologia de empacotamento avançada para conseguir um passband largo, uma baixa perda de inserção, um isolamento alto do canal, uma estabilidade ambiental excelente e uma relação alta da extinção. A polarização que mantém o WDM denso pode ser usada individualmente para executar um monocanal para adicionar ou deixá-la cair a função ou pode ser usado em sistemas de DWDM e em sistemas do sensor.
Aplicação
Módulo de DWDM
Sistema de DWDM
Redes de GPON
Relações de CATV
Características
Baixa perda de inserção
Perda do retorno alta
Isolamento alto
Confiança & estabilidade altas
Especificações de produto
| Parâmetros | Unidade | Valores | ||
| Espaço do canal | Gigahertz | 100 | 200 | |
| Comprimento de onda do centro | nanômetro | Grade da UIT | ||
| Precisão do comprimento de onda do centro | nanômetro | ±0.05 | ±0.1 | |
| Faixa de passagem do canal (@-0.5dB) | nanômetro | 0,22 | 0,5 | |
| Perda de inserção máxima em 23℃ | Canal de transmissão | DB | 1,0 | 0,9 |
| Canal da reflexão | DB | 0,4 | 0,4 | |
| Mínimo Isolamento em 23℃ | Canal adjacente | DB | 30 | 30 |
| canal Não-adjacente | DB | 40 | 40 | |
| Canal da reflexão | DB | 12 | 12 | |
| Máximo Canal Nivelamento | DB | 0,3 | ||
| Mínimo Extinção Relação em 23℃ | DB | 20 | ||
| Estabilidade térmica de Máximo Comprimento de onda | nm/℃ | 0,003 | ||
| Estabilidade térmica máxima de perda de inserção | dB/℃ | 0,005 | ||
| Perda do retorno mínima em 23℃ | DB | 50 | ||
| Máximo Poder Handling (CW) | mW | 500 | ||
| Tipo da fibra | - | Fibra da panda do PM | ||
| Temperatura de funcionamento | ℃ | 0~+70 | ||
| Temperatura de armazenamento | ℃ | -40~+85 | ||
Com conector, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo.
A chave do conector é alinhada para retardar a linha central.
Dimensões
Informação pedindo
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Comprimento de onda: | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
| 2 - Configuração: | 2=1x1, 3=1x2 |
| 3 - Espaço do canal: | 1=100G, 2=200G |
| 4 - Linha central de trabalho: | O funcionamento da linha central de B=Both, linha central de F=Fast obstruiu |
| 555 - Tipo da fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Dimensões do pacote: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo da trança: | 0=bare fibra, tubo fraco de 1=900μm |
| 8 - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo do conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
