| Brand Name: | GEZHI or OEM |
| Número do modelo: | PM FWDM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

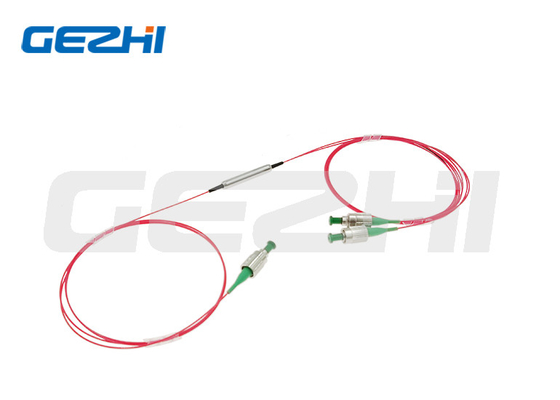

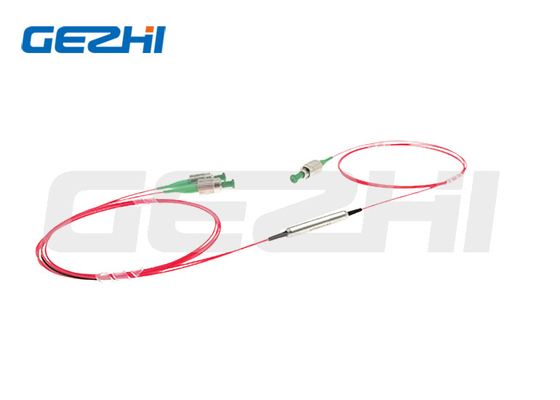

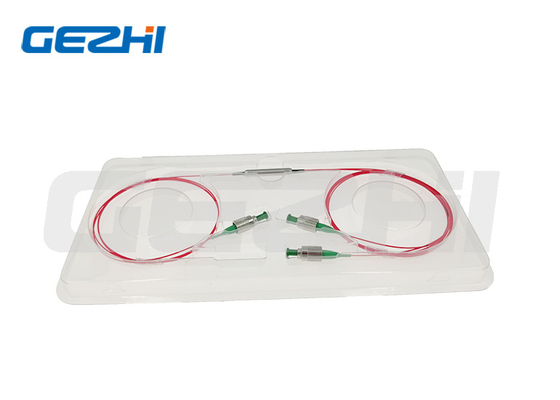

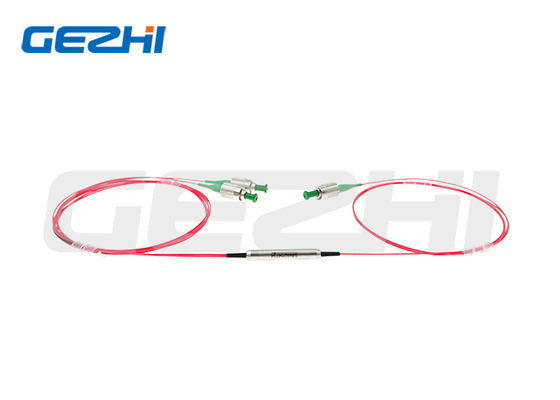

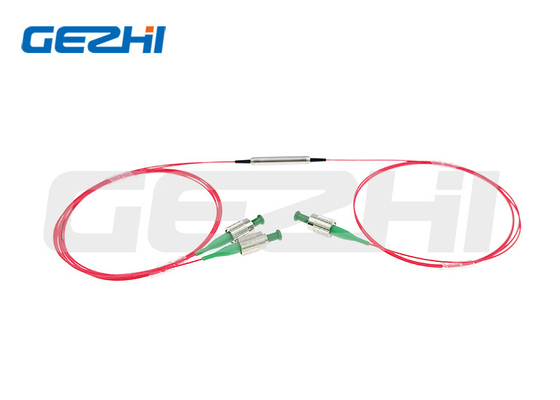

Multiplexer de manutenção da divisão do comprimento de onda do filtro da polarização 1x2 para o sistema de CATV
Vista geral do produto
A série de manutenção do WDM do filtro da polarização fornece a multiplexação de divisão de comprimento de onda ao manter a polarização do sinal. O PM FWDM é baseado no filme fino ambientalmente estável filtra a tecnologia e é caracterizado com relação alta da extinção, baixa perda de inserção, e perda do retorno alta. São ideais para sistemas de rede de alta velocidade do WDM. A série de manutenção do WDM do filtro da polarização fornece a multiplexação de divisão de comprimento de onda ao manter a polarização do sinal.
Aplicação
Sistema de CATV
Módulo de CWDM/DWDM
Redes de EPON/GPON
Característica
Baixa perda de inserção
Perda do retorno alta
Confiança & estabilidade altas
Especificações de produto
| Parâmetros | Unidade | Valores | ||||||
| Tipo | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Comprimento de onda da transmissão | nanômetro | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Comprimento de onda da reflexão | nanômetro | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Perda de inserção máxima em 23℃ |
Canal de transmissão | DB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Canal da reflexão | DB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| @Reflection de Mínimo Transmissão Isolamento | DB | 30 | 30 | 30 | 30 | 25 | ||
| @Transmission de Mínimo Reflexão Isolamento | DB | 15 | 15 | 15 | 15 | 12 | ||
| Máximo Canal Nivelamento | DB | 0,4 | ||||||
|
Mínimo Extinção Relação em 23℃ |
Canal de transmissão | DB | 20 | |||||
| Canal da reflexão | DB | 18 | ||||||
| Estabilidade térmica de Máximo Comprimento de onda | nm/℃ | 0,003 | ||||||
| Estabilidade térmica máxima de perda de inserção | dB/℃ | 0,005 | ||||||
| Perda do retorno mínima em 23℃ | DB | 50 | ||||||
| Máximo Poder Handling (CW) | mW | 500 | ||||||
| Máximo Elástico Carga | N | 5 | ||||||
| Temperatura de funcionamento | ℃ | 0~+70 | ||||||
| Temperatura de armazenamento | ℃ |
-40~+85 |
||||||
Com conectores, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo.
A chave do conector é alinhada para retardar a linha central.
Dimensões
Informação pedindo
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Comprimento de onda: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Tipo da bomba: | F=Forward, B=Backward |
| 3 - Linha central de trabalho para a rota do sinal: | O funcionamento da linha central de B=Both, linha central de F=Fast obstruiu |
| 444 - Tipo da fibra para COM & a passagem: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Tipo da fibra para a referência: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |

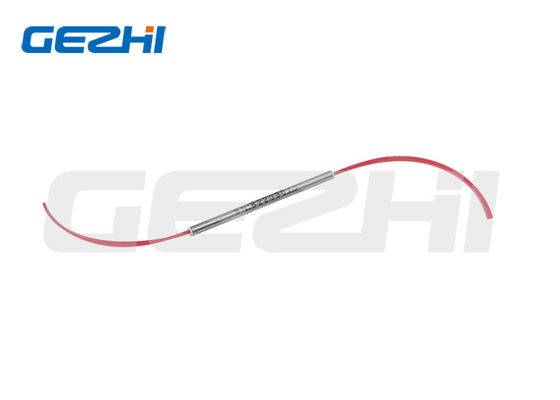

| 6 - Dimensões do pacote: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo da trança: | 0=bare fibra, tubo fraco de 1=900μm |
| 8 - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo do conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
