| Brand Name: | GEZHI or OEM |
| Número do modelo: | O PM fundiu o WDM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

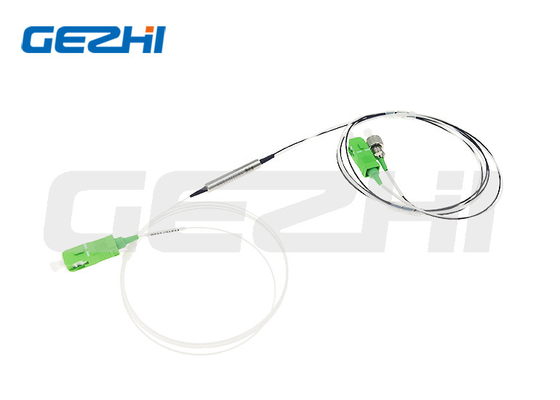

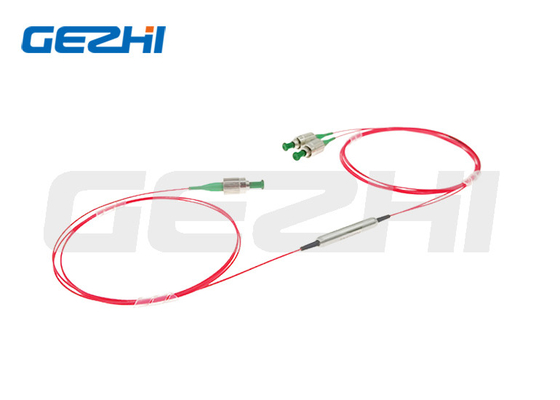

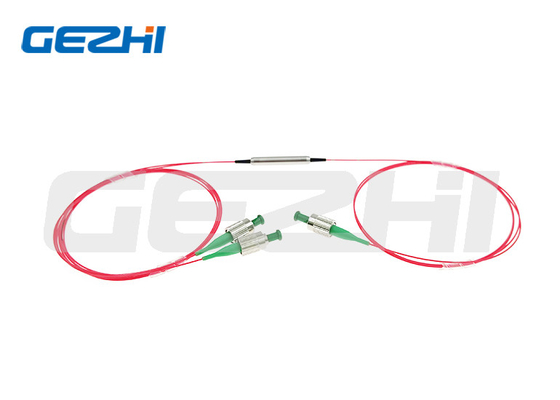

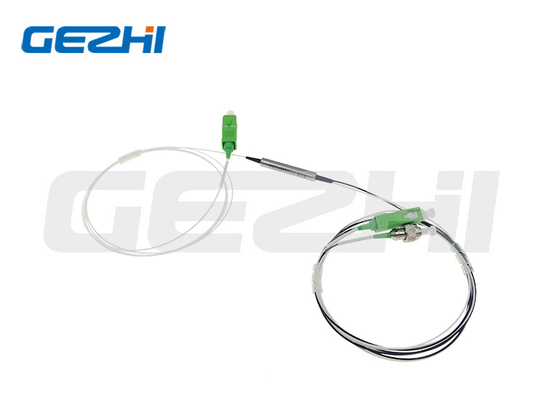

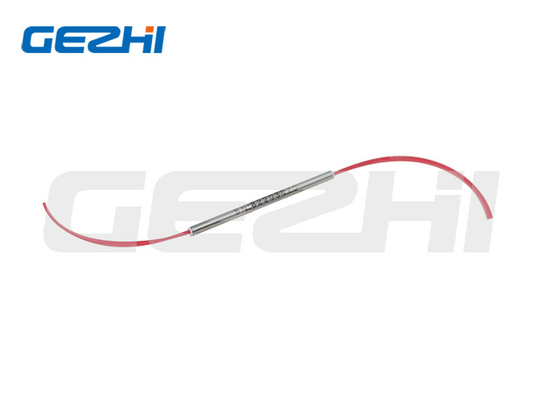

a manutenção da polarização 980/1550nm fundiu o WDM para o sensor da fibra
Vista geral do produto
Gezhi Photonics usa a fibra de manutenção de fusão original da técnica e da polarização para construir a polarização 980/1550nm que mantém o WDM fundido. Caracteriza a baixa perda adicional, o tamanho pequeno e a relação alta da extinção da polarização. O PM fundiu o WDM é amplamente utilizado para o laser da fibra, sensores óticos e o giroscópio ótico.
Este produto pode igualmente ser usado para multiplexar outros comprimentos de onda. Incluindo 980/1030 de nanômetro (aplicações do laser pulsado) e 1064/1550 de nanômetro (Érbio-Ytterbium que bombeia). A baixa potência (300mW, 500mW) e o poder superior (20W) que segura estão disponíveis. São ideais para amplificadores de manutenção da fibra da polarização, lasers da fibra, e aplicações de alta velocidade do sistema e da instrumentação de comunicação.
Aplicação
Instrumentos de teste
Uma comunicação coerente
EDFA
Fibra Senso
Característica
Relação alta da extinção
Isolamento alto
Baixa perda de inserção
Estabilidade & confiança altas
Especificações de produto
| Parâmetro | Unidade | Valor | |||||
| Tipo | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Largura de banda de funcionamento | nanômetro | ±15 | |||||
| Perda de inserção máxima em 23℃ | Porto do sinal | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Porto da bomba | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Mínimo Extinção Relação em 23℃ | DB | 18 | 18 | 20 | 20 | 15 | |
| Mínimo Isolamento em 23℃ | DB | 10 | 13 | 18 | 18 | 13 | |
| Dimensões do pacote | milímetro | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Mínimo Diretividade | DB | 50 | |||||
| Perda do retorno mínima em 23℃ | DB | 50 | |||||
| Máximo Ótico Poder (CW) | W | 3 | |||||
| Tipo da fibra | - | PM Panda Fiber | |||||
| Temperatura de funcionamento | ℃ | -5~+75 | |||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||
Com conector, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo.
A chave do conector é alinhada para retardar a linha central.
Dimensões
Informação pedindo
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 tipo)/PMFUWDM-1111-2-333-45-6-7777-8899 (tipo 2x2) | ||
| 1111 - Comprimento de onda: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Tipo: | 3=1x2, 4=2x2 | |
| 333 - Tipo da fibra: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Dimensões do pacote: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Tipo da trança: | 0=bare fibra, tubo fraco de 1=900μm | |
| 6 - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Tipo do conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Poder médio: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Poder máximo: | 00=Continuous onda, 01=1kW, 10=10kW, SS=Specified | |
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | O PM fundiu o WDM |
| MOQ: | 1pc |
| preço: | Negociável |

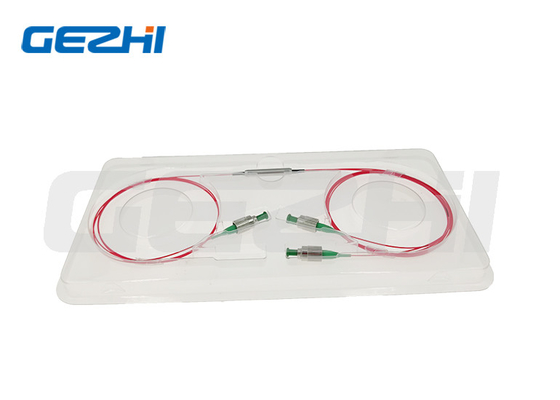

| Detalhes da embalagem: | Caixa de papel |
