| Brand Name: | GEZHI or OEM |
| Número do modelo: | polarização 1x2,2x2 que mantém o acoplador fundido |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

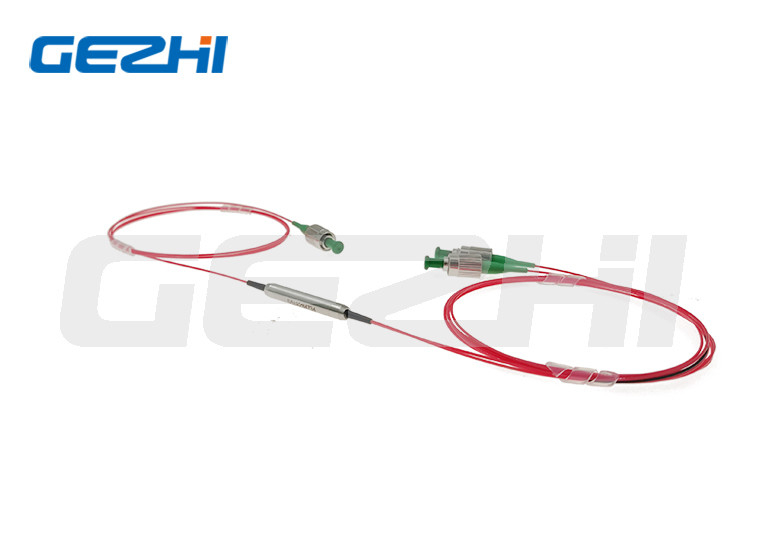

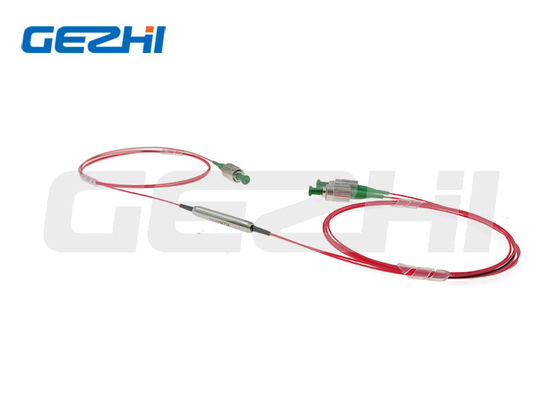

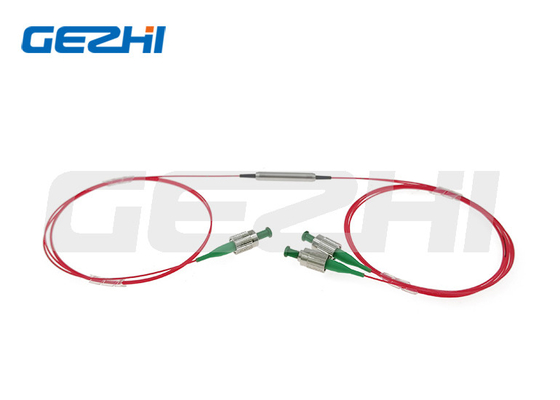

525nm, 630nm, 780nm, 850nm, polarização de 980nm 1x2,2x2 que mantém o acoplador fundido da fibra ótica
Vista geral do produto
a polarização 1x2,2x2 que mantém o acoplador fundido da fibra ótica usa a fibra de manutenção de fusão original da técnica e da polarização para construir a polarização que mantém o acoplador padrão fundido (PMC). A relação de acoplamento podia ser selecionada de acordo com o pedido do cliente. Caracteriza a baixa perda adicional, o tamanho pequeno e a relação alta da extinção da polarização. PMC é amplamente utilizado para sensores óticos e o giroscópio ótico, amplificador ótico.
Aplicação
Amplificador da fibra
Monitoração do poder
Instrumento ótico da fibra
CARACTERÍSTICAS
Baixa perda de inserção
Perda do retorno alta
Relação alta da extinção
| Parâmetros | Unidade | Valores | |||||||||||||||
| Tipo | / | 1x2 ou 2x2 | |||||||||||||||
| Comprimento de onda do centro | nanômetro | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Escala de comprimento de onda de funcionamento | nanômetro | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Máximo Excesso Perda | DB | 1,2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Relação do acoplamento da torneira | % | 1±0.5%, 5±1.0%, 10±2.0%, e 50% | |||||||||||||||
| Perda de inserção | DB | O IL relacionou-se à relação de acoplamento | |||||||||||||||
| Relação da extinção | DB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Perda de retorno | DB | ≥55 | |||||||||||||||
| Max Power Handling (CW) | W | 0,1 | 0,1 | 0,5, 1, ou 3 | 0,5, 1, ou 3 | 0,5, 1, ou 3 | |||||||||||
| Carga elástica | N | ≤5 | |||||||||||||||
| Temperatura de funcionamento | ℃ | -5~+75 | |||||||||||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||||||||||

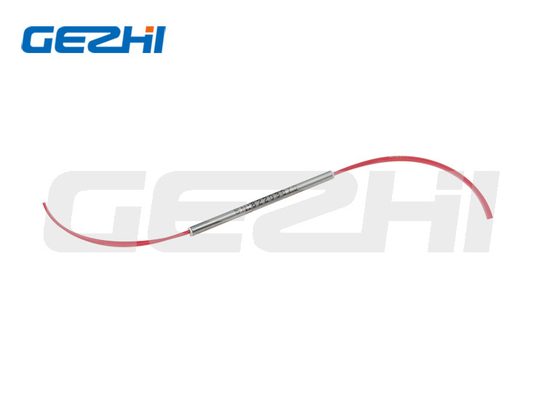

| Dimensão do pacote | milímetro | φ3x54mm ou φ3x60mm | |||||||||||||||
| Tolerância de acoplamento da relação | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Nota: 1. o acoplador fundido PM é ambos funcionamento da linha central, nenhuma linha central pode ser obstruído; a relação da extinção do teste do defeito está na linha central lenta.
As especificações acima são para o dispositivo sem conector, se com conector, o IL será 0.3dB mais alto, a perda do retorno com seja reduzir 5dB e a relação da extinção reduzirá 2dB.
2. Para aplicações do poder superior de >10W, nós usaremos o pacote do dissipador de calor
3. Se há uma aplicação do pulso, por favor para ser certo informar-nos da energia de pulso e do poder máximo.
Dimensões
Informação pedindo
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Comprimento de onda: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specify |
| ②Tipo da configuração: | 12=1x2, 22=2x2 |
| ③Relação de acoplamento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Tipo da fibra: | PM460-HP; PM630-HP; PM780; PM980; S=Specify |
| ⑤Manipulação do poder: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Dimensões do pacote: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Tipo da trança: | fibra 00=bare; tubo 09=900um fraco |
| ⑧Comprimento da fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑨Tipo do conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | polarização 1x2,2x2 que mantém o acoplador fundido |
| MOQ: | 1pc |
| preço: | Negociável |

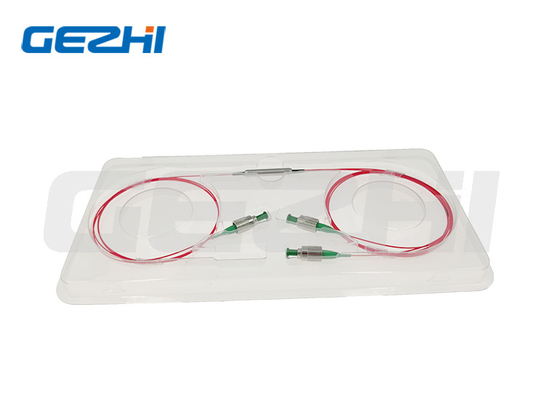

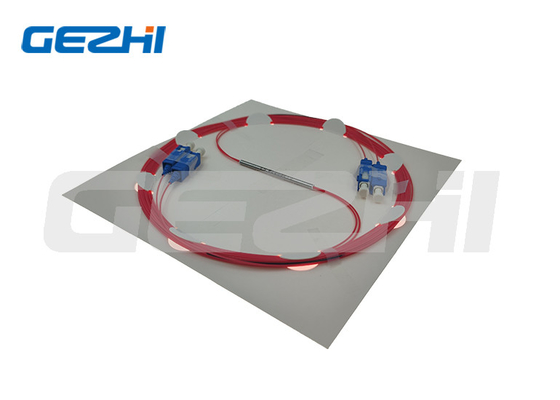

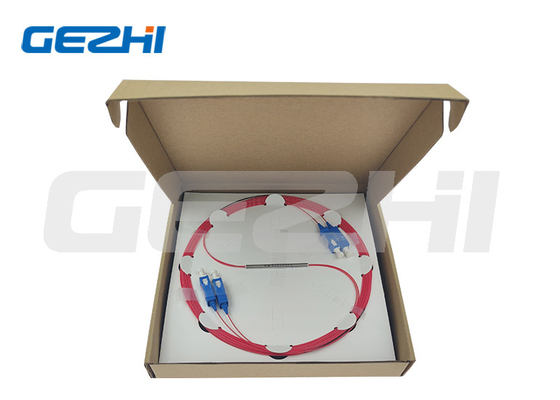

| Detalhes da embalagem: | Caixa de papel |
