Polarização Manutenção de acoplador de fibra fundida com baixa perda de inserção, alta taxa de extinção e opções de múltiplos comprimentos de onda para soluções FTTx

Name: Polarização Manutenção de acoplador de fibra fundida com baixa perda de inserção, alta taxa de extinção e opções de múltiplos comprimentos de onda para soluções FTTx
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: polarização 1x2,2x2 que mantém o acoplador fundido
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	polarização 1x2,2x2 que mantém o acoplador fundido
MOQ:	1pc
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

525nm, 630nm, 780nm, 850nm, 980nm

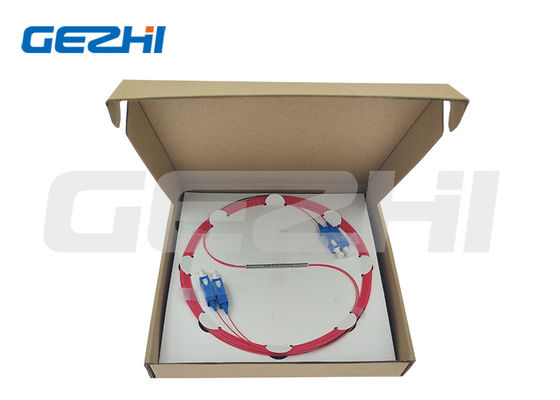

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Acoplador de manutenção dos componentes da polarização

Acoplador fundido soluções da fibra de FTTx

O PM fundiu o acoplador da fibra

Descrição do produto

Componentes de Manutenção de Polarização Acoplador de Fibra Fundida para Soluções FTTx / CATV / FTTH

Visão Geral do Produto

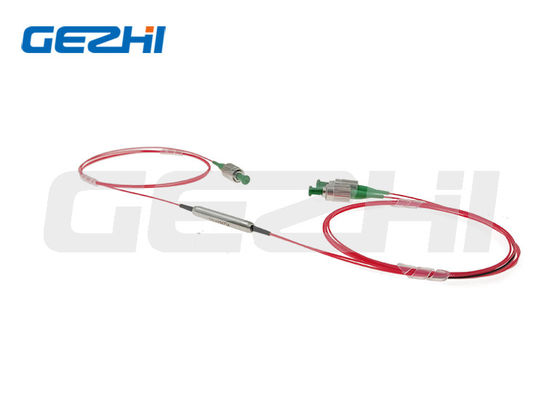

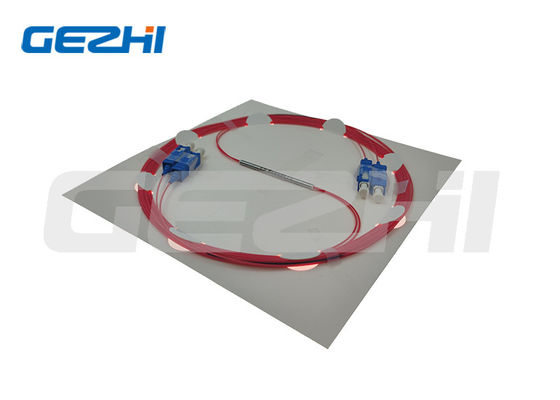

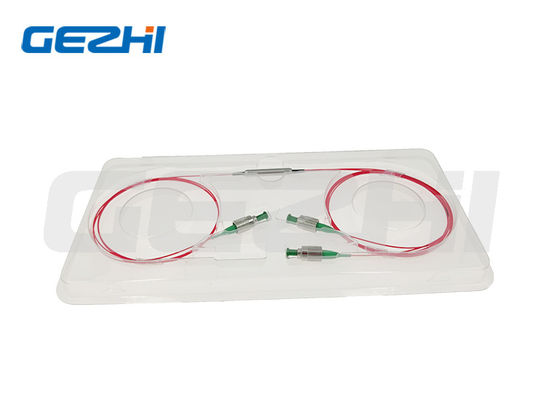

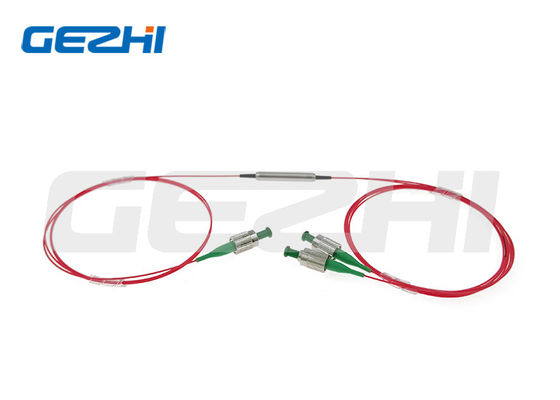

Acoplador de Fibra Óptica Fundida de Manutenção de Polarização 1x2, 2x2 de 525nm, 630nm, 780nm, 850nm, 980nm

O Acoplador de Fibra Óptica Fundida de Manutenção de Polarização 1x2, 2x2 utiliza uma técnica de fusão única e fibra de manutenção de polarização para construir o acoplador padrão de fusão de manutenção de polarização (PMC). A razão de acoplamento pode ser selecionada de acordo com o pedido do cliente. Ele apresenta baixa perda de excesso, tamanho pequeno e alta taxa de extinção de polarização. O PMC é amplamente utilizado para sensores ópticos e giroscópios ópticos, amplificadores ópticos.

Aplicações

Amplificador de Fibra
Monitoramento de Potência
Instrumento de Fibra Óptica

Características

Baixa Perda de Inserção
Alta Perda de Retorno
Alta Taxa de Extinção

Especificações do Produto

Parâmetros	Unidade	Valores
Tipo	/	1x2 ou 2x2
Comprimento de Onda Central	nm	525 \| 630 \| 780 \| 850 \| 980
Faixa de Comprimento de Onda Operacional	nm	±10 \| ±10 \| ±15 \| ±15 \| ±20
Perda de Excesso Máx.	dB	1.2 \| 0.6 \| 0.6 \| 0.6 \| 0.5
Razão de Acoplamento de Derivação	%	1±0.5%, 5±1.0%, 10±2.0%, e 50%
Perda de Inserção	dB	IL relacionada à Razão de Acoplamento
Taxa de Extinção	dB	1x2:≥20 ; 2x2:≥18
Perda de Retorno	dB	≥55
Manuseio de Potência Máx. (CW)	W	0.1 \| 0.1 \| 0.5, 1, ou 3 \| 0.5, 1, ou 3 \| 0.5, 1, ou 3
Carga de Tração	N	≤5
Temperatura de Operação	℃	-5~+75
Temperatura de Armazenamento	℃	-40~+85
Dimensão da Embalagem	mm	φ3x54mm ou φ3x60mm

Tolerância da Razão de Acoplamento

Razão de Acoplamento	Tolerância
1/99	±0.5%
2/98	±0.6%
5/95	±1.0%
10/90	±1.5%
20/80	±2.0%
30/70	±2.5%
40/60	±3.0%
50/50	±3.5%

Nota:
1. O acoplador fundido PM funciona em ambos os eixos, nenhum eixo pode ser bloqueado; a taxa de extinção de teste padrão é no eixo lento. As especificações acima são para o dispositivo sem conector. Se com conector, a IL será 0.3dB maior, a perda de retorno será reduzida em 5dB e a Taxa de Extinção será reduzida em 2dB. 2. Para aplicações de alta potência >10W, usaremos embalagem com dissipador de calor. 3. Se houver aplicação de pulso, certifique-se de nos informar sobre a energia do pulso e a potência de pico.
Dimensões
Informações de Pedido
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Parâmetro

Opções

① Comprimento de Onda:

525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Especificar	② Tipo de Configuração:
12=1x2, 22=2x2	③ Razão de Acoplamento:
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Especificar	④ Tipo de Fibra:
PM460-HP; PM630-HP; PM780; PM980; S=Especificar	⑤ Manuseio de Potência:
0L=0.5W; 01=1W; 02=2W	⑥ Dimensões da Embalagem:
S2=3.0x54mm; S3=3.0x60mm; S=Especificar	⑦ Tipo de Pigtail:
00=fibra nua; 09=tubo solto de 900um	⑧ Comprimento da Fibra:
08=0.8m; 10=1m; S=Especificar	⑨ Tipo de Conector:
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
