| Brand Name: | GEZHI or OEM |
| Número do modelo: | acoplador do filtro de 1x2,2x2 PM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |
Comprimento de onda de manutenção 1310/1480/1550/1940/2000nm do acoplador do filtro da polarização do preço de fábrica 1x2,2x2

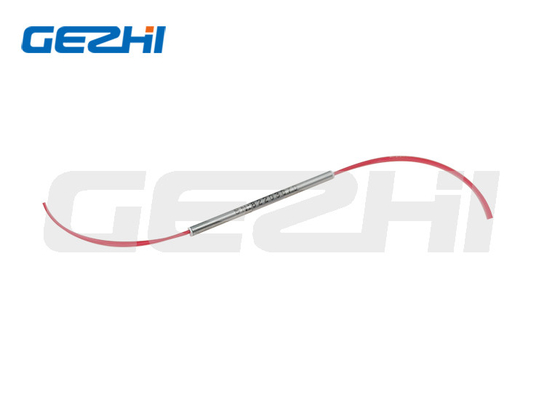

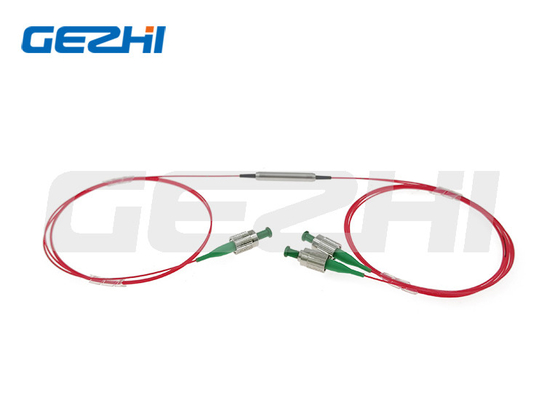

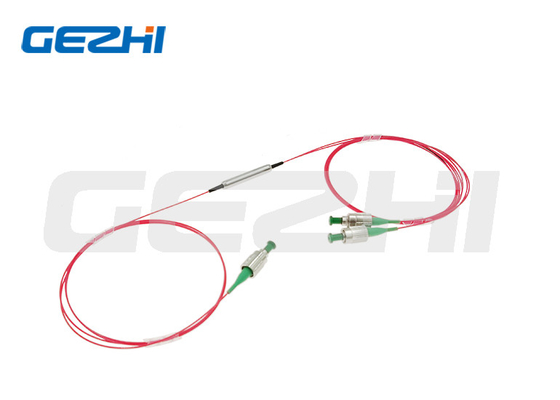

Vista geral do produto
O acoplador de manutenção da polarização é um tipo micro-ótico dispositivo do filtro que forneça o sinal ótico que racha ao preservar a polarização o ER alto. O acoplador de manutenção da polarização está disponível em uma vasta gama de acoplar a relação de 1% a 50%, e está igualmente disponível nos tipos 1x2 e 2x2.

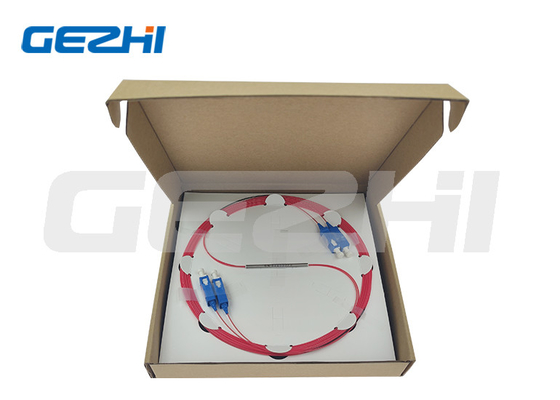

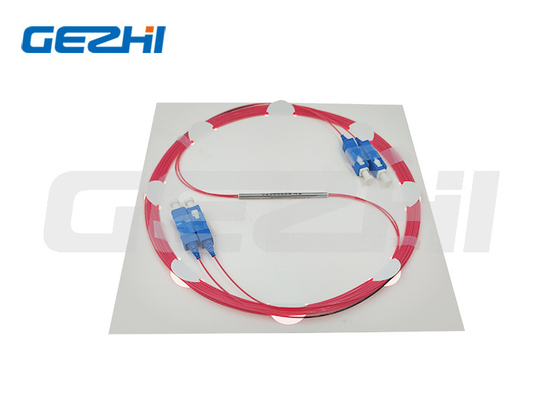

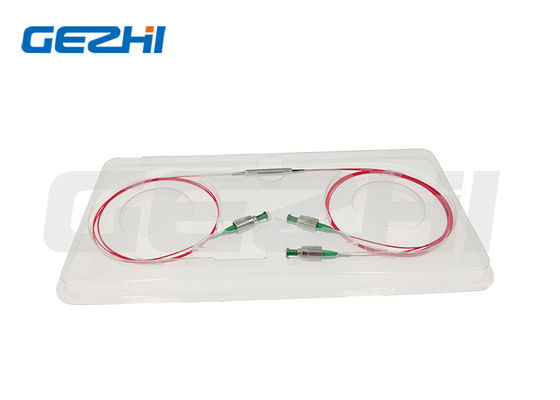

Empacotamento do produto
| produto do revestimento | caixa interna | caixa |
Application&Features
|
Aplicações |
Características |
| Parâmetros | Unidade | Valores | ||||
| Tipo | / | 1x2 ou 2x2 | ||||
| Comprimento de onda do centro | nanômetro | 1310 | 1480 | 1550 | 1940 | 2000 |
| Escala de comprimento de onda de funcionamento | nanômetro | ±40 | ±40 | ±40 | ±40 | ±40 |
| Relação do acoplamento da torneira | % | 1±0.5%, 5±1.0%, 10±2.0%, e 50% | ||||
| Perda de inserção | DB | O IL relacionou-se à relação de acoplamento | ||||
| Perda adicional | DB | 1x2: ≤0.7; 2x2: ≤1.0 | 1x2: ≤1.2; 2x2: ≤1.5 | |||
| Uniformidade (somente para 50/50) | DB | 1x2: ≤0.4; 2x2: ≤0.6 | 1x2: ≤0.6; 2x2: ≤0.8 | |||
| Relação da extinção | DB | 1x2: ≥20; 2x2: ≥18 | 1x2: ≥18; 2x2: ≥17 | |||
| Perda de retorno | DB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 ou 5 | ||||
| Carga elástica | N | ≤5 | ||||
| Temperatura de funcionamento | ℃ | -5~+75 | ||||
| Temperatura de armazenamento | ℃ | -40~+85 | ||||
Nota: 1. a personalização está disponível. A chave lenta do alinhamento da linha central do defeito do conector
As especificações acima são para o dispositivo sem conector, se com conector, o IL será 0.3dB mais alto, a perda do retorno com seja reduzir 5dB e a relação da extinção reduzirá 2dB.
aplicações do poder superior de 2.For >10W, nós usaremos o pacote do dissipador de calor
3.If lá é aplicação do pulso, por favor para ser certo informar-nos da energia de pulso e do poder máximo.
Dimensões
Informação pedindo
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Comprimento de onda: | 1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Specify |
| ②Tipo da configuração: | 12=1x2, 22=2x2 |
| ③Relação de acoplamento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Linha central de trabalho: | A linha central que workiing, linha central de B=Both de F=Slow que trabalha, linha central rápida obstruiu |
| ⑤Tipo da fibra: | PM1300; PM1550; PM1950; S=Specify |
| ⑥Manipulação do poder: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Dimensões do pacote: | S1=5.5x35mm; S=Specify |
| ⑧Tipo da trança: | fibra 00=bare; tubo 09=900um fraco |
| ⑨Comprimento da fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑩Tipo do conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
