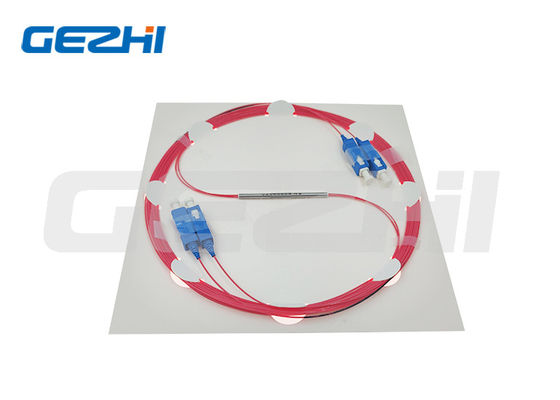

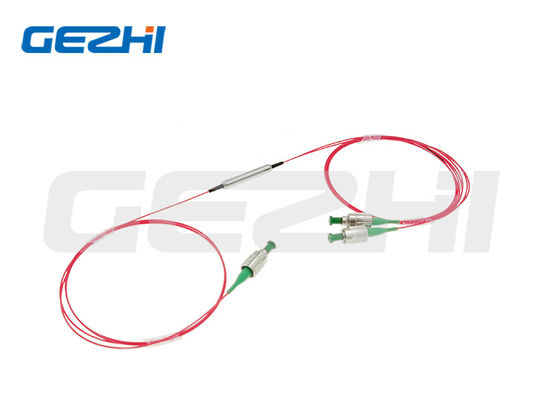

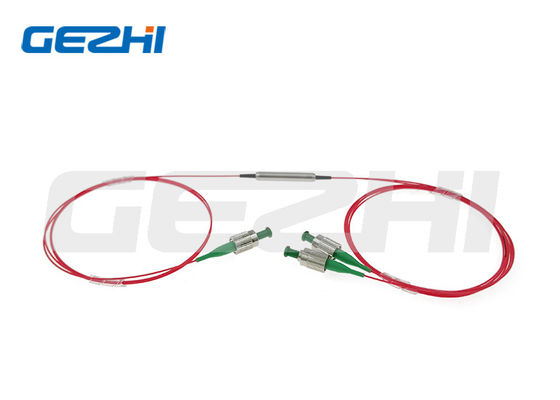

1x2 e 2x2 acoplador de filtros de manutenção de polarização com comprimento de onda 1310/1480/1550/1940/2000nm e alta taxa de extinção

Name: 1x2 e 2x2 acoplador de filtros de manutenção de polarização com comprimento de onda 1310/1480/1550/1940/2000nm e alta taxa de extinção
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: acoplador do filtro de 1x2,2x2 PM
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	acoplador do filtro de 1x2,2x2 PM
MOQ:	1pc
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Comprimento de onda:

1310/1480/1550/1940/2000nm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Acoplador de manutenção do filtro da polarização

Acoplador do filtro do PM das soluções de FTTx

acoplador do filtro de 2x2 PM

Descrição do produto

Acoplador de Filtro de Manutenção de Polarização 1x2 2x2 Comprimento de Onda 1310/1480/1550/1940/2000nm

Preço de fábrica Acoplador de Filtro de Manutenção de Polarização 1x2, 2x2 Comprimento de Onda 1310/1480/1550/1940/2000nm

Visão Geral do Produto

O Acoplador de Manutenção de Polarização é um dispositivo do tipo micro filtro óptico que fornece divisão de sinal óptico preservando a polarização com alto ER. O Acoplador de Manutenção de Polarização está disponível em uma ampla gama de relações de acoplamento de 1% a 50%, e também está disponível em tipos 1x2 e 2x2.

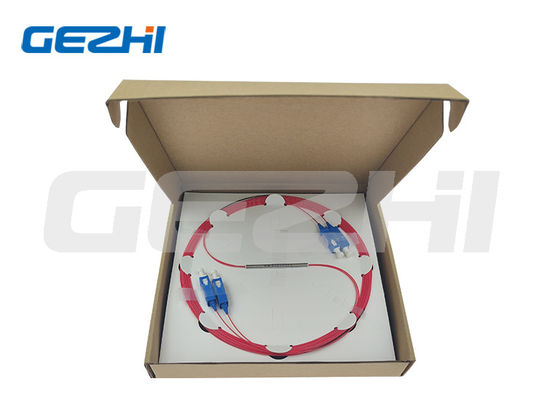

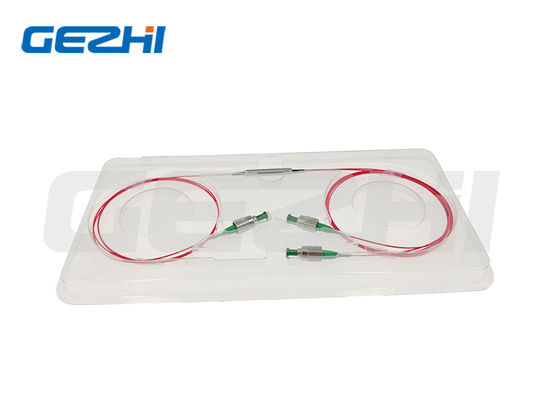

Embalagem do Produto

Aplicações e Recursos

Aplicações

Amplificador EDFA e Raman
Sensor de Fibra
Instrumento Óptico de Fibra

Recursos

Baixa Perda de Inserção
Alta Perda de Retorno
Alto Rácio de Extinção

Especificação do Produto

Parâmetros	Unidade	Valores
Tipo	/	1x2 ou 2x2
Comprimento de Onda Central	nm	1310 \| 1480 \| 1550 \| 1940 \| 2000
Faixa de Comprimento de Onda Operacional	nm	±40 \| ±40 \| ±40 \| ±40 \| ±40
Rácio de Acoplamento de Derivação	%	1±0.5%, 5±1.0%, 10±2.0%, e 50%
Perda de Inserção	dB	IL relacionado à Rácio de Acoplamento
Perda Excessiva	dB	1x2:≤0.7 ; 2x2:≤1.0 \| 1x2:≤1.2 ; 2x2:≤1.5
Uniformidade (Apenas para 50/50)	dB	1x2:≤0.4 ; 2x2:≤0.6 \| 1x2:≤0.6 ; 2x2:≤0.8
Rácio de Extinção	dB	1x2:≥20 ; 2x2:≥18 \| 1x2:≥18 ; 2x2:≥17
Perda de Retorno	dB	≥50
Manuseio Máximo de Potência (CW)	W	0.5, 1, 2 ou 5
Carga de Tração	N	≤5
Temperatura de Operação	°C	-5~+75
Temperatura de Armazenamento	°C	-40~+85

Nota:
1. Personalização está disponível. A chave de alinhamento do eixo lento padrão do conector. As especificações acima são para o dispositivo sem conector. Se com conector, a IL será 0.3dB maior, a perda de retorno será reduzida em 5dB e o Rácio de Extinção será reduzido em 2dB. 2. Para aplicações de alta potência >10W, usaremos embalagem com dissipador de calor. 3. Se houver aplicação de pulso, certifique-se de nos informar a energia do pulso e a potência de pico.
Dimensões
Informações de Pedido
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX

① Comprimento de Onda:

1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Especificar

② Tipo de Configuração:

12=1x2, 22=2x2	③ Rácio de Acoplamento:
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Especificar	④ Eixo de Trabalho:
B=Ambos os eixos funcionando, F=Eixo Lento Funcionando, Eixo Rápido bloqueado	⑤ Tipo de Fibra:
PM1300; PM1550; PM1950; S=Especificar	⑥ Manuseio de Potência:
0L=0.5W; 01=1W; 02=2W	⑦ Dimensões da Embalagem:
S1=5.5x35mm; S=Especificar	⑧ Tipo de Pigtail:
00=fibra nua; 09=tubo solto de 900um	⑨ Comprimento da Fibra:
08=0.8m; 10=1m; S=Especificar	⑩ Tipo de Conector:
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
