| Brand Name: | GEZHI or OEM |
| Número do modelo: | PM CWDM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

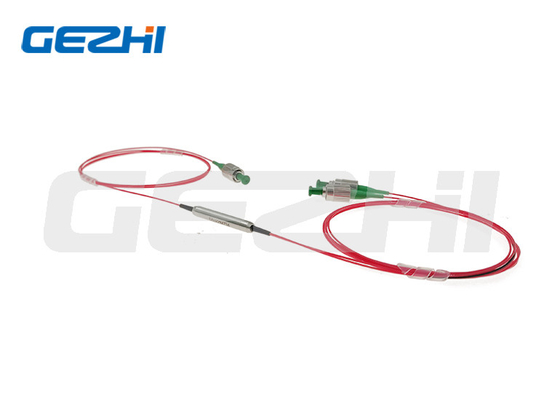

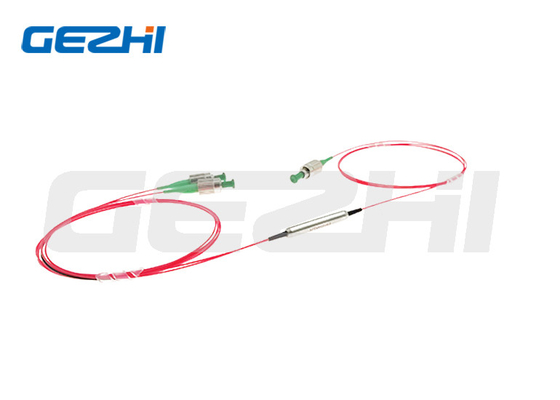

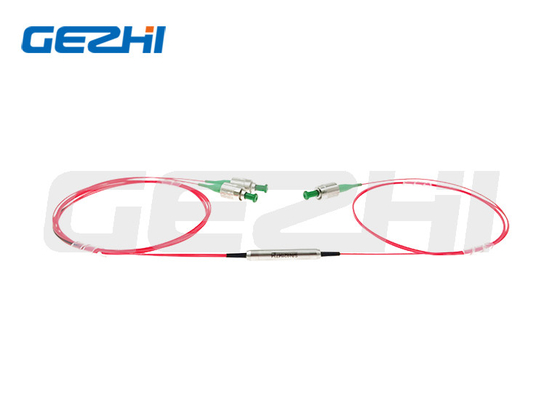

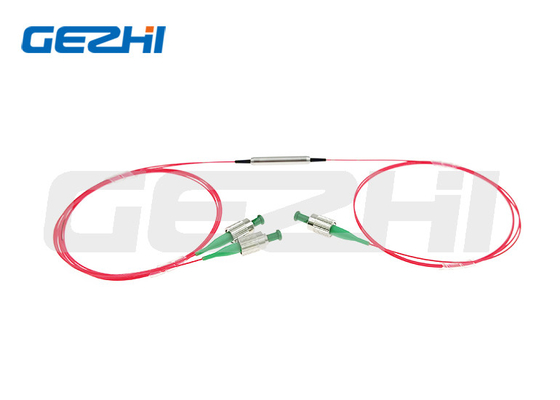

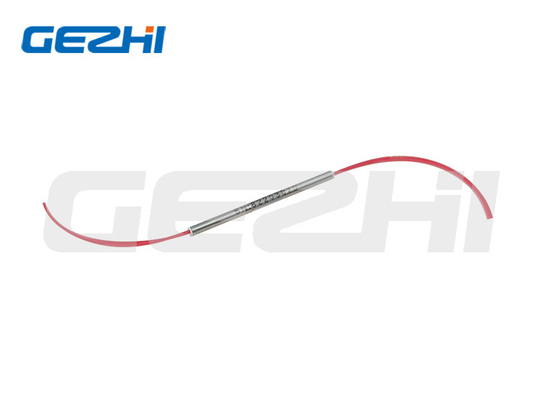

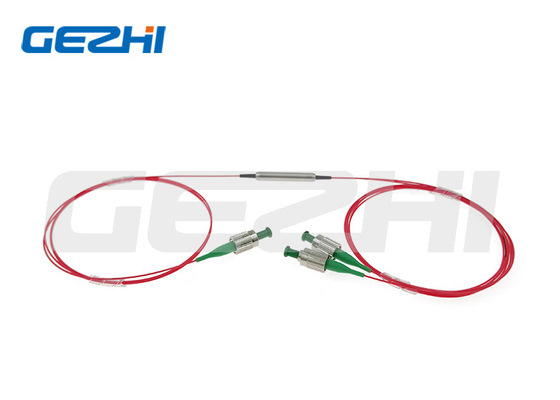

polarização 1260nm~1620nm que mantém o WDM grosseiro para redes de CWDM/OADM
Vista geral do produto
A polarização que mantém o filtro do Multiplexer da divisão do comprimento de onda de Corse é projetada e fabricada ao standard internacional. Os dispositivos usam o filtro ambientalmente estável do filme fino e tecnologia de empacotamento avançada para conseguir o passband largo, a baixa perda de inserção, o isolamento alto do canal e a estabilidade ambiental excelente. Podem ser usados individualmente para executar o monocanal para adicionar ou deixar cair a função ou podem ser conectados na sequência para aplicações do multi-canal em sistemas de CWDM. É usado igualmente para obstruir para fora sinais de ruído indesejáveis em sistemas do laser de EDFAs e de fibra.
Os componentes são caracterizados com o isolamento alto, a baixa perda de inserção, a relação alta da extinção, estabilidade ambiental excelente e poder superior segurando a capacidade.
Aplicação
Sistema de CWDM
Módulo de CWDM/OADM
Redes de CWDM/OADM
Característica
Baixos perda & isolamento de inserção
Perda do retorno alta
Confiança & estabilidade altas
Largura larga da transmissão
Especificações de produto
| Parâmetros | Unidade | Valores | |
| Comprimento de onda do centro | nanômetro | UIT ou ITU+1 | |
| Comprimento de onda de funcionamento | nanômetro | 1260~1460 ou 1460~1620 ou 1260~1620 | |
| Espaço do canal | nanômetro | 20 | |
| @λc de Mínimo Canal Largura de banda | nanômetro | ±6.5 | |
| Máximo Canal Nivelamento | nanômetro | 0,4 | |
| Perda de inserção máxima em 23℃ | Canal de transmissão | DB | 0,6 |
| Canal da reflexão | DB | 0,4 (1260~1460 ou 1460~1620) ou 0,6 (1260~1620) | |
| Mínimo Isolamento em 23℃ | Canal adjacente | DB | 30 |
| canal Não-adjacente | DB | 40 | |
| Canal da reflexão | DB | 12 | |
| Perda do retorno mínima | DB | 50 | |
| Mínimo Extinção Relação em 23℃ | DB | 20 | |
| Estabilidade térmica de Máximo Comprimento de onda | nm/℃ | 0,003 | |
| Estabilidade térmica máxima de perda de inserção | dB/℃ | 0,005 | |
| Máximo Poder Handling (CW) | mW | 500 | |
| Temperatura de funcionamento | ℃ | 0~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
Com conector, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo.
A chave do conector é alinhada para retardar a linha central.
Dimensões
Informação pedindo
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Comprimento de onda do centro: | 27=1270nm ou 1271nm,…, 61=1610nm ou 1611nm, SS=Specified |
| 2 - Comprimento de onda de funcionamento: | F= de onda completa (1260nm~1620nm), H = semionda (1260~1460 ou 1460~1620) |
| 3 - Tipo portuário: | 3=1x2 |
| 4 - Linha central de trabalho para o sinal: | O funcionamento da linha central de B=Both, linha central de F=Fast obstruiu |
| 555 - Tipo da fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Dimensões do pacote: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo da trança: | fibra desencapada de 0=250μm, tubo fraco de 1=900μm |
| 8 - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo do conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
