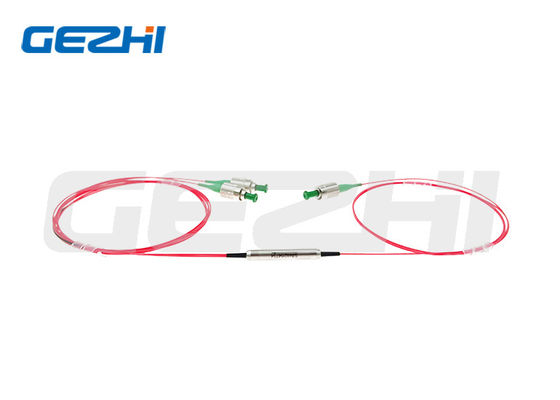

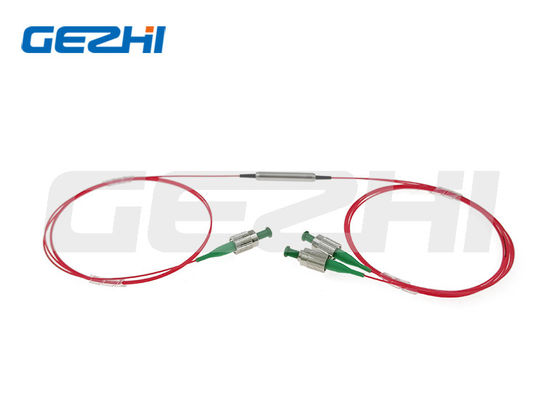

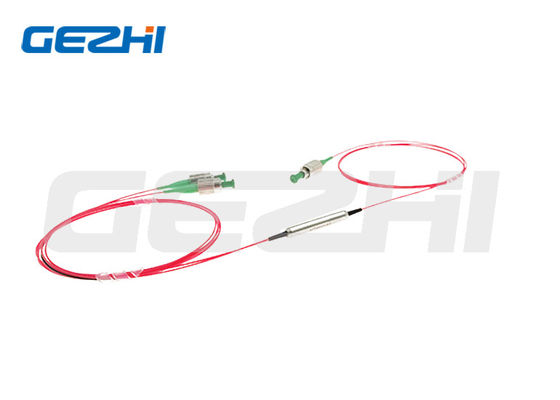

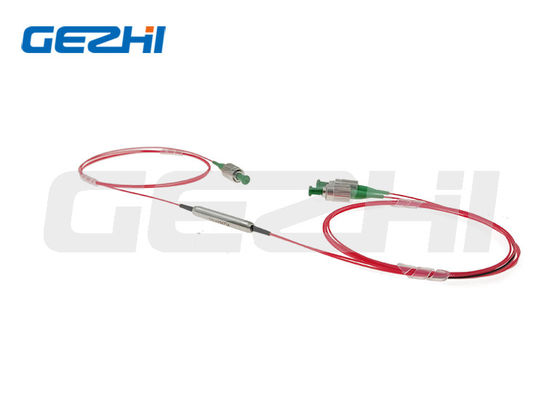

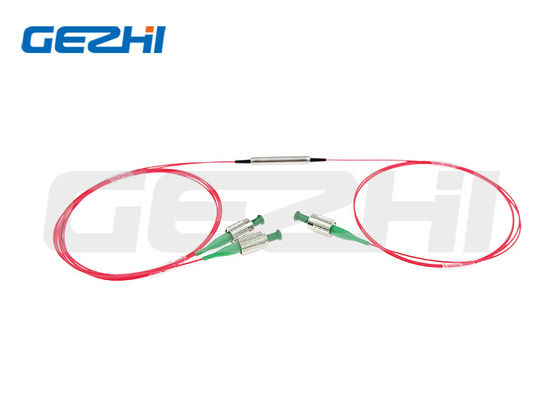

1260nm - 1620nm Polarização Manter WDM grosseira com baixa perda de inserção e alto isolamento para redes CWDM/OADM

Name: 1260nm - 1620nm Polarização Manter WDM grosseira com baixa perda de inserção e alto isolamento para redes CWDM/OADM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM CWDM
Price: 638.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	PM CWDM
MOQ:	1pc
preço:	US$288-US$988
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Comprimento de onda operacional:

1260~1620nm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Polarização que mantém o WDM grosseiro

polarização 1620nm que mantém o WDM grosseiro

Descrição do produto

1260nm - 1620nm Multiplexador de Divisão de Comprimento de Onda de Manutenção de Polarização para Redes CWDM/OADM

Visão Geral do Produto

O Filtro Multiplexador de Divisão de Comprimento de Onda de Manutenção de Polarização é projetado e fabricado de acordo com os padrões internacionais. Estes dispositivos utilizam filtros de filme fino ambientalmente estáveis e tecnologia de embalagem avançada para alcançar ampla banda passante, baixa perda de inserção, alto isolamento de canal e excelente estabilidade ambiental.

Eles podem ser usados individualmente para realizar funções de adição ou remoção de canal único, ou em cascata em sequência para aplicações multicanais em sistemas CWDM. Eles também são empregados para bloquear sinais de ruído indesejados em sistemas EDFA e de laser de fibra.

Os componentes são caracterizados por alto isolamento, baixa perda de inserção, alta taxa de extinção, excelente estabilidade ambiental e alta capacidade de manuseio de potência.

Aplicações

Sistema CWDM
Módulo CWDM/OADM
Redes CWDM/OADM

Características

Baixa Perda de Inserção e Isolamento
Alto Perda de Retorno
Alta Confiabilidade e Estabilidade
Ampla Largura de Transmissão

Especificações do Produto

Parâmetros	Unidade	Valores
Comprimento de Onda Central	nm	ITU ou ITU+1
Comprimento de Onda de Operação	nm	1260~1460 ou 1460~1620 ou 1260~1620
Espaçamento de Canal	nm	20
Largura de Banda Mínima de Canal @λc	nm	±6.5
Planicidade Máxima de Canal	nm	0.4
Perda de Inserção Máxima a 23℃	Canal de Transmissão	dB	0.6
	Canal de Reflexão	dB	0.4 (1260~1460 ou 1460~1620) ou 0.6 (1260~1620)
Isolamento Mínimo a 23℃	Canal Adjacente	dB	30
	Canal Não Adjacente	dB	40
	Canal de Reflexão	dB	12
Perda de Retorno Mínima	dB	50
Taxa de Extinção Mínima a 23℃	dB	20
Estabilidade Térmica Máxima do Comprimento de Onda	nm/℃	0.003
Estabilidade Máxima da Perda de Inserção Térmica	dB/℃	0.005
Manuseio de Potência Máximo (CW)	mW	500
Temperatura de Operação	℃	0~+70
Temperatura de Armazenamento	℃	-40~+85

Com conector, a PI é 0.3dB maior, a PR é 5dB menor e a PE é 2dB menor.

A chave do conector está alinhada com o eixo lento.

Dimensões

Informações de Pedido

PMCWDM-11-234-555-67-8-999

11 - Comprimento de Onda Central: 27=1270nm ou 1271nm,..., 61=1610nm ou 1611nm, SS=Especificado

2 - Comprimento de Onda de Operação: F=Onda Completa (1260nm~1620nm), H=Meia Onda (1260~1460 ou 1460~1620)

3 - Tipo de Porta: 3=1x2

4 - Eixo de Trabalho para Sinal: B=Ambos os eixos funcionando, F=Eixo Rápido Bloqueado

555 - Tipo de Fibra: 001=PM1550, 002=PM1310, SSS=Especificado

6 - Dimensões da Embalagem: 0=φ5.5x35mm, S=Especificado

7 - Tipo de Pigtail: 0=fibra nua de 250μm, 1=tubo solto de 900μm

8 - Comprimento da Fibra: 0.8=0.8m, 1.0=1m, S=Especificado

999 - Tipo de Conector: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nenhum, S=Especificado
