Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Isolador do PM | Comprimento de onda: | Personalize |
|---|---|---|---|
| Temperatura de funcionamento: | -5~+70 (℃) | Temperatura de armazenamento: | -40~+85 (℃) |
| Aplicação: | Laser da bomba | ||
| Realçar: | Isolador de manutenção da polarização alta do isolamento,Isolador do laser PM da bomba,Personalize o isolador do PM |
||
Vista geral do produto do isolador do PM
Lsolator da polarização alta do isolamento 1064-2050nm & torneira de manutenção & seletor de frequências
Isolador de manutenção da polarização

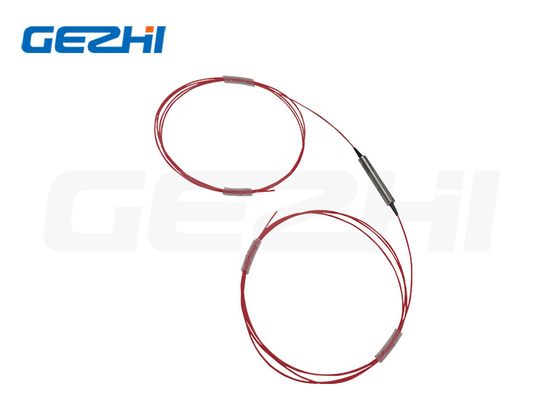

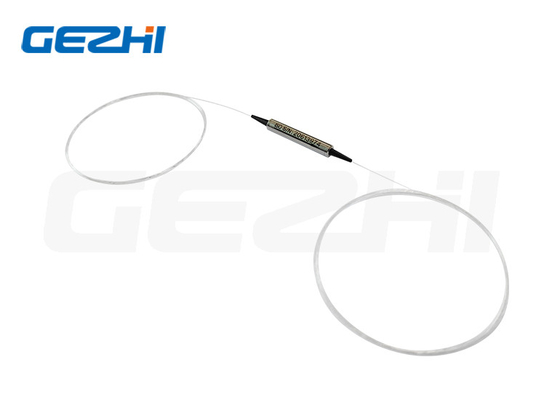

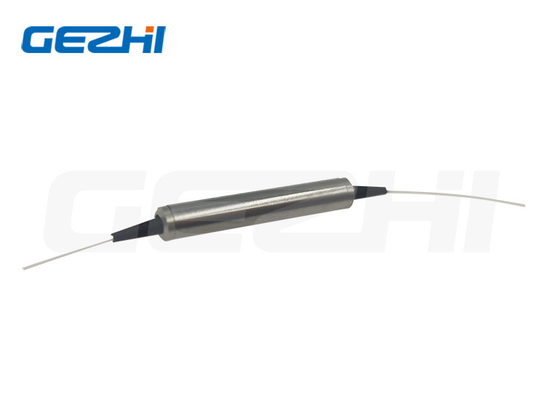

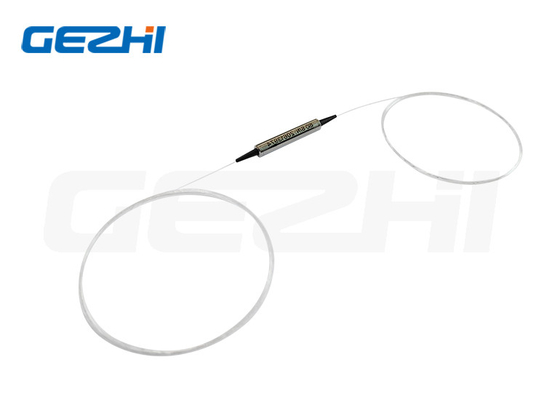

GEZHI o isolador de manutenção da polarização é dispositivo micro-ótico construído com fibra da panda do PM. O isolador do PM caracteriza a baixa perda de inserção, isolamento alto, relação alta da extinção e confiança e estabilidade altas. O dispositivo guia a luz ótica em um sentido e elimina para trás a reflexão e para trás a dispersão no sentido reverso. O dispositivo pode ser construído com fibra desencapada, ou cabo do revestimento 900um.
Características & aplicações do isolador do PM
Características:
Baixa perda de inserção
Perda do retorno alta
Relação alta da extinção
Isolamento alto
Aplicações:
EDFA
Laser da bomba
Corte do sistema ótico
Pesquisa
Especificações do isolador do PM
| Parâmetro | Unidade | Valor | |||||
| Fase | - | Único | Duplo | Único | Duplo | Único | Duplo |
| Comprimento de onda do sinal | nanômetro | 1064±5 | 1550±15 | 2000±15 | |||
| Mínimo Sinal Isolamento, λc, ±15 em 23℃ (saída a entrar) | DB |
18
|
30 | 28 | 45 | 28 | 45 |
| Máximo Excesso Perda, λc, em 23℃ (entrada à saída) | DB |
1,5
|
1,7 | 1,2 | 1,4 | 2,5 | 3,5 |
| Mínimo Extinção Relação em 23℃ | DB | 20 | 20 | 18 | |||
| Relação da torneira | % | 1±0.2%, 2±0.4%, 5±1%, 10±2% | |||||
| Mínimo Passagem Largura de banda (@-0.5dB) | nanômetro |
2, 5, 8, 15 ou especificado 8 10 Especificado
|
|||||
| Máximo Parada Largura de banda (@-25dB) | nanômetro |
Como especificado
|
|||||
| Perda do retorno mínima | DB | 50 | |||||
| Máximo Ótico Poder (CW) | mW | 300 | |||||
| Máximo Elástico Carga | N | 5 | |||||
| Temperatura de funcionamento | ℃ | -5~+50 | |||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||
| Com conector, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo. | |||||||
| A chave do conector é alinhada para retardar a linha central. | |||||||
Dimensão do pacote
Informação de Odering do isolador do PM
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - Comprimento de onda: | 2000=2000nm, 1064=1064nm, 1550=1550nm, SSS=Specified | |
| 2 - Linha central de trabalho: | 1=Option 1, 2=Option 2, 3=Option 3, 4=Option 4, 5=Option 5 | |
| 3 - Fase: | Fase de S=Single-core, fase de D=Dual-core | |
| 44 - Largura de banda @-0.5dB da passagem: | 02=2nm, 05=5nm, 10=10nm, SS=Specified | |
| 55 - Relação da torneira: | 01=1%, 02=2%,…, 50=50% | |
| 666 - Tipo da fibra para dentro & para fora: | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Specified | |
| 777 - Tipo da fibra para a torneira: | 001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E | |
| 8 - Dimensão do pacote: | 0=φ5.5x35mm, S=Specified | |
| 9 - Tipo da trança: | 0=bare fibra, tubo fraco de 1=900μm | |
| A - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified | |
| B - Tipo do conector para a entrada: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| C - Tipo do conector para a saída: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| D - Tipo do conector para a torneira: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
FAQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ do isolador do PM?
