| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM DO PM |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

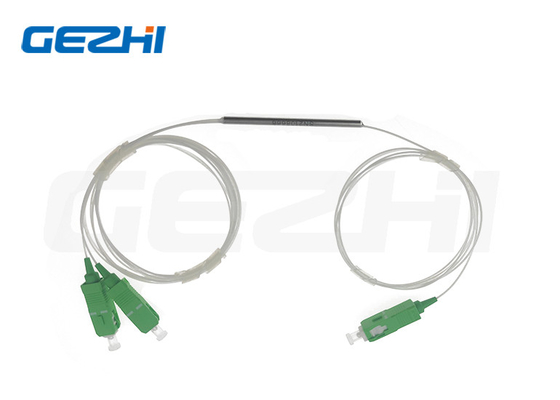

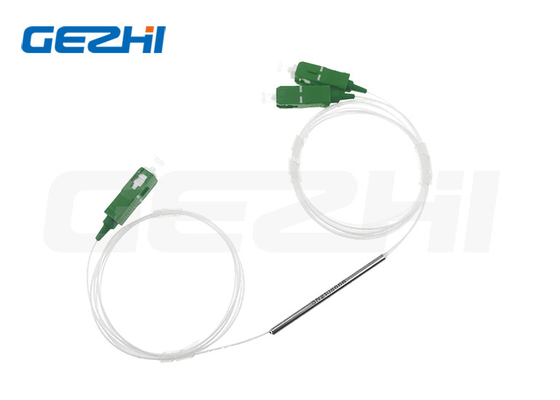

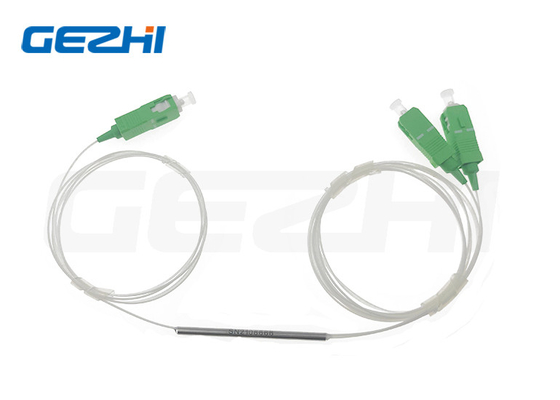

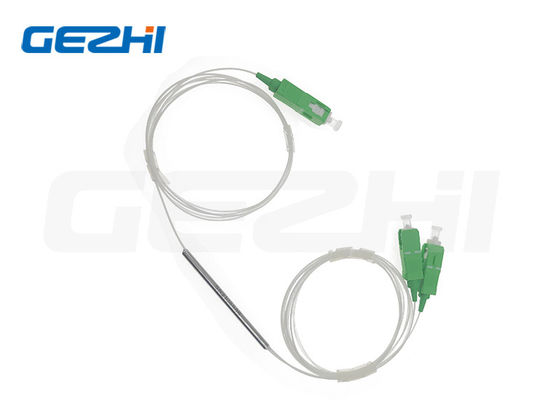

Vista geral do produto do WDM do filtro do PM
WDM de manutenção do filtro da polarização customizável do poder superior da fibra (até 20W) para o módulo de CWDM/DWDM
WDM de manutenção do filtro da polarização
As séries de manutenção do WDM do filtro da polarização de GEZHI fornecem a multiplexação de divisão de comprimento de onda ao manter a polarização do sinal. O PM FWDM é baseado na tecnologia ambientalmente estável dos filtros do filme fino e caracterizado com relação alta da extinção, baixa perda de inserção, e perda do retorno alta. São ideais para sistemas de rede de alta velocidade do WDM.
Características & aplicações do WDM do filtro do PM
Características
Baixa perda de inserção
Relação alta da extinção
Isolamento alto
Manipulação do poder superior
Estabilidade & confiança altas
Aplicações
Sistema de CATV
Módulo de CWDM/DWDM
Redes de EPON/GPON
Comunicações
Monitoração em sistemas coerentes
Especificações do WDM do filtro do PM
|
Parâmetros |
Unidade |
Valores |
|||||
|
Tipo |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Comprimento de onda da transmissão |
nanômetro |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Comprimento de onda da reflexão |
nanômetro |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
Perda de inserção máxima em 23℃ |
Canal de transmissão |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
Canal da reflexão |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
Avelength do @Reflection de Mínimo Transmissão Isolamento |
DB |
30 |
30 |
30 |
30 |
25 |
|
|
Avelength do @Transmission de Mínimo Reflexão Isolamento |
DB |
15 |
15 |
15 |
15 |
12 |
|
|
Máximo Canal Nivelamento |
DB |
0,4 |
|||||
|
Mínimo Extinção Relação em 23℃ |
Canal de transmissão |
DB |
20 |
||||
|
|
Canal da reflexão |
DB |
18 |
||||
|
Estabilidade térmica de Máximo Comprimento de onda |
nm/℃ |
0,003 |
|||||
|
Estabilidade térmica máxima de perda de inserção |
dB/℃ |
0,005 |
|||||
|
Perda do retorno mínima em 23℃ |
DB |
50 |
|||||
|
Máximo Poder Handling (CW) |
W |
1, 3, 5, 10, 20 ou especificado |
|||||
|
Máximo Elástico Carga |
N |
5 |
|||||
|
Temperatura de funcionamento |
℃ |
0~+70
|
|||||
|
Temperatura de armazenamento |
℃ |
-40~+85 |
|||||
|
Com conectores, o poder de manipulação é 1W somente, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo. |
|||||||
|
A chave do conector é alinhada para retardar a linha central. |
|||||||
Dimensão
Informação de Odering do WDM do filtro do PM
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (tipo da fibra do PM) HPFWDM-1111-23-444-555-67-8-999-AABB (tipo da fibra da manutenção programada) |
|
| 1111 - Comprimento de onda: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Tipo da bomba: | F=Forward, B=Backward |
| 3 - Linha central de trabalho para a rota do sinal: | O funcionamento da linha central de B=Both, linha central de F=Fast obstruiu |
| 444 - Tipo da fibra para COM & a passagem: | 001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
| 555 - Tipo da fibra para a referência: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Dimensões do pacote: | 0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
FAQ
Q1: Posso eu ter uma ordem da amostra de WDM de manutenção do filtro da polarização? Que é seu MOQ?
A1: A ordem da amostra é bem-vinda testar e verificar a qualidade. Nós não fazemos MOQ, amostra 1pcs estamos disponíveis. Igualmente as amostras misturadas são aceitáveis.
Q2: Que é o prazo de execução?
A2: O prazo de execução normal é sobre 1week, para a quantidade grande e produtos especiais. Verifique por favor o prazo de execução com nossas vendas.
representante. Mas nós mantemo-nos conservado em estoque para alguns produtos, poderíamos enviar 1-3 dias após ter recebido o pagamento.
Q3: Que são os termos do pagamento do WDM de manutenção do filtro da polarização?
A3: Termo do pagamento: T/T, Paypal, união ocidental, pagamento em dinheiro, Alibaba etc.
Q4: Que é seu WDM de manutenção do filtro da polarização do tempo da garantia?
A4: a garantia de 3 anos.
Q5: Poderia eu usar nossos próprios logotipo, etiqueta e pacote?
A5: Sim, nós poderíamos proporcionar o serviço que de acordo com suas exigências, os produtos do projeto etiquetam, logotipo do OEM, PN, SN, pacote.
|
|
