Descrição do produto

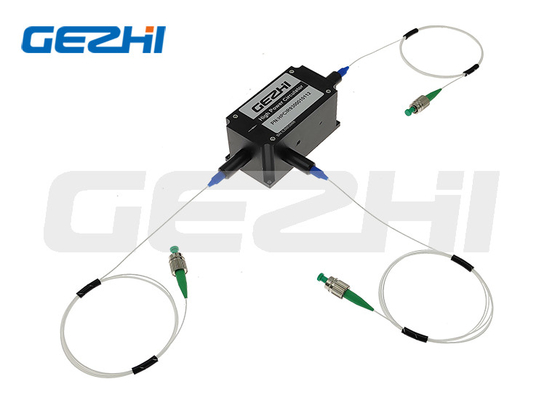

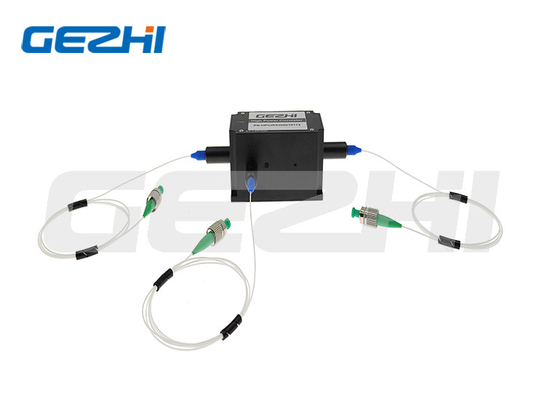

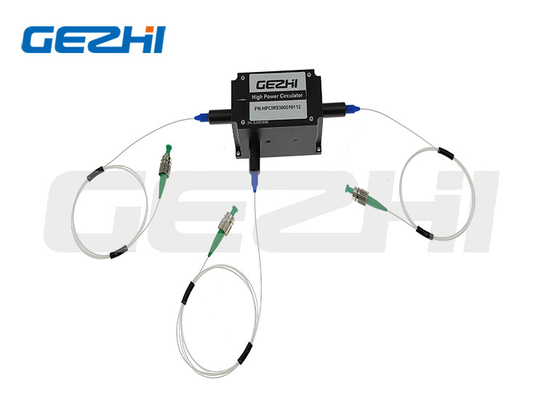

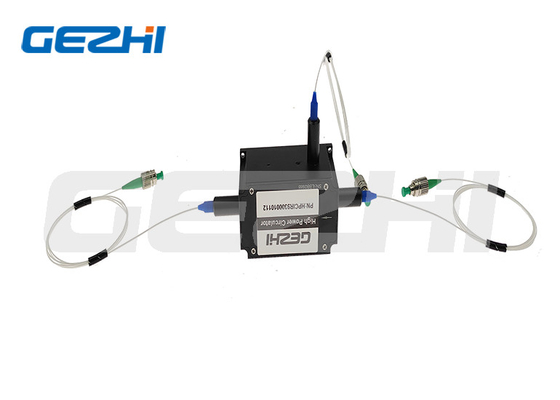

Polarização de alta potência mantendo Circulador óptico baseado em TGG

O Circulador de Fibra Óptica PM é um dispositivo não recíproco que transmite a luz de entrada de um porto para outro em uma direção.Este dispositivo de circulação óptica de manutenção de polarização (PM) fornece baixa perda de inserção, alta potência, alto isolamento, alta perda de retorno, excelente estabilidade ambiental e preservação da polarização.Este circulador óptico PM é disponível para comprimentos de onda operacionais de comprimento de onda personalizado em sistemas WDM, amplificadores ópticos e sensores.

Características

• Baixa perda de inserção

• Perda de retorno elevada

• Alta taxa de extinção

• Aplicações

• Amplificador de fibra óptica

• Equipamento médico

• Teste e medição

• Especificações

  Parâmetros	Unidade	Valores
  Comprimento de onda operacional	nm	532	635 ou 680	780, 808, 850 ou 930	980	1030	1053 ou 1064	1150
  Largura de banda de comprimento de onda	nm	± 5	± 5	± 10	± 10	± 10	± 10	± 5
  Perda de inserção	dB	≤ 2.5	≤ 2.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5
  Min. Isolamento	dB	≥ 20	≥ 20	≥ 22	≥ 22	≥ 22	≥ 22	≥ 22
  Pico de isolamento	dB	≥ 25	≥ 25	≥ 26	≥ 25	≥ 25	≥ 25	≥ 25
  Taxa de extinção (tipo B)	dB	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18
  Taxa de extinção (tipo F)	dB	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20
  Tipo de fibra	/	PM460	PM630	PM780	PM980	PM980	PM980 ou 1060
  Máxima potência de manuseio (CW)	W	0.02	0.05	0.5, 5,10 ou 20	0.5, 5 ou 20	0.5,5,20	0.5,5,20	0.5,5,20
  Transmissão	dB	≥ 45
  Perda de retorno	dB	≥ 45
  Carga de tração	N	≤ 5
  Temperatura de funcionamento	°C	0~+60
  Temperatura de armazenamento	°C	-10~+75
  Dimensão do pacote	mm	70x28x26

  Informações de encomendaPMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX-XX-XX-XX

  1 Porto:	3=3port
  2 comprimento de onda:	532- 635; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Especificar
  3Alinhamento do eixo:	B = Função dos dois eixos; F = Função do eixo lento, bloqueio do eixo rápido; N = Tipo não PM disponível
  4 Gestão da potência:	0L=0,5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Especificar
  5 Tipo de fibra:	PM460; PM630; PM780; PM980; PM1060; S=Especificar
  6 Dimensões do pacote:	T2=70x28x26mm; S=Especificar
  7 Tipo de cauda:	00=fibra nua; 09=tubo solto de 900um
  8Duração da fibra:	08=0,8m; 10=1m; S=Especificar
  9Tipos de conectores:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
  10 Potência máxima para pulso:	00=Ondas contínuas, 10=10kW, 20=20kW, SS=Especificado
